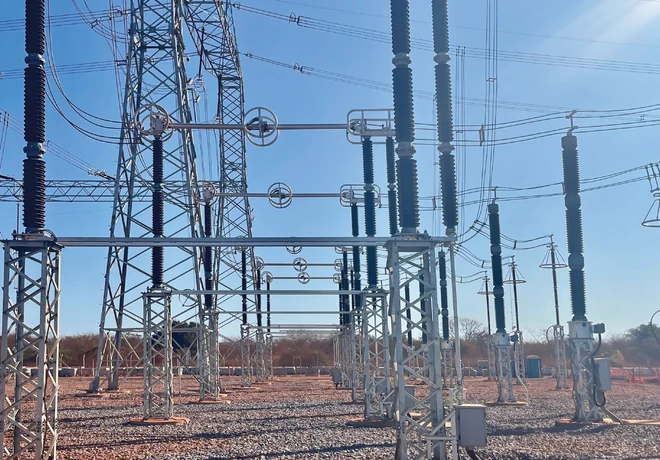

Применение разъединителей Sieyuan Electric 550 кВ в фотоэлектрическом проекте в Бразилии

Проект, инвестором которого выступила ELECNOR BRASIL LTD, обслуживает крупную фотоэлектрическую электростанцию в Бразилии. Разъединители должны были надёжно работать в энергосистеме 60 Гц и в сложных тропических условиях с сильным загрязнением.

Помимо стандартных технических характеристик, проект включал детальные требования к оперативным блокировкам, шкафам управления, вторичному монтажу, заземлению, осмотрам и обслуживанию. Эти требования потребовали целевой доработки разъединителя и его вспомогательных систем.

• Тропическая среда с загрязнением — Для надёжной работы в тропических условиях с загрязнением оборудованию требовались улучшенные характеристики внешней изоляции.
• Совместимость с сетью 60 Гц — Привод и цепи управления нужно было сконфигурировать для надёжной работы в бразильской энергосистеме 60 Гц.
• Комплексные требования безопасности — Требовались многочисленные электрические и механические блокировки, чтобы минимизировать риск ошибочных операций и повысить безопасность эксплуатации.
• Детальные требования к эксплуатации и обслуживанию — Проект включал конкретные требования к осмотрам, монтажу проводки, конфигурации шкафов, заземлению и питанию для обслуживания.

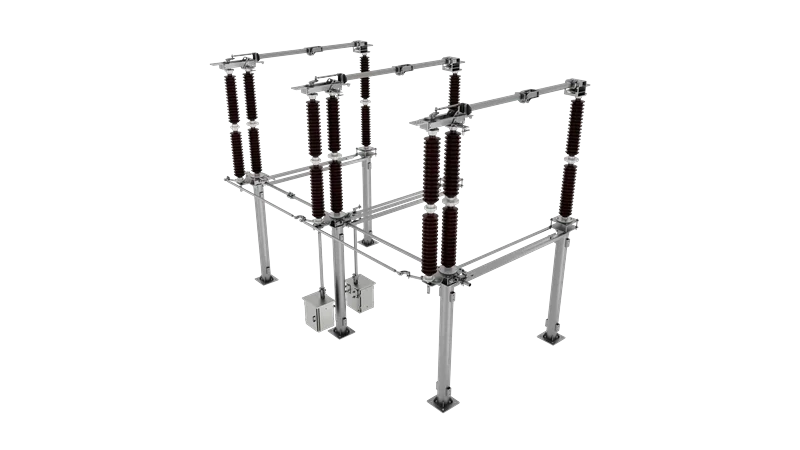

• Улучшенная изоляция и механическая конструкция — Для улучшения характеристик внешней изоляции применены удельная длина пути утечки 31 мм/кВ, композитные изоляторы и оптимизированная высота токоведущей штанги. Для повышения межфазной механической устойчивости использовано соединение двух полюсов уголковой сталью. Привод и цепи управления также сконфигурированы для работы на 60 Гц.
• Многоуровневые оперативные блокировки — Электромагнитный замок, навесной замок и ключевой переключатель обеспечивают согласованный электрический и механический контроль доступа. Устройство расцепления и дугогасительный контакт снижают эрозию главных контактов, а вспомогательные выключатели дают чёткую индикацию положения ножей.
• Конструкция, ориентированная на обслуживание — Шкаф привода оснащён прозрачными смотровыми окнами и освещением, включающимся при открытии двери, для удобного визуального осмотра. Увеличенные шкафы управления, предварительно подготовленные кабели, стандартизированный вторичный монтаж, клеммы типа OT и розетка 20 А для обслуживания упрощают монтаж и эксплуатацию.

• Надёжная работа в суровых условиях — Оптимизированная конфигурация изоляции обеспечивает увеличенный запас и надёжную работу в тропических условиях с загрязнением.
• Повышенная безопасность эксплуатации — Многоуровневая система блокировок обеспечивает согласованный электрический и механический контроль доступа и помогает минимизировать риск ошибочных операций.
• Конфигурация, удобная для обслуживания — Шкафы и вспомогательное оборудование, ориентированные на обслуживание, повышают эффективность осмотров и упрощают плановые работы по эксплуатации и ТО.
