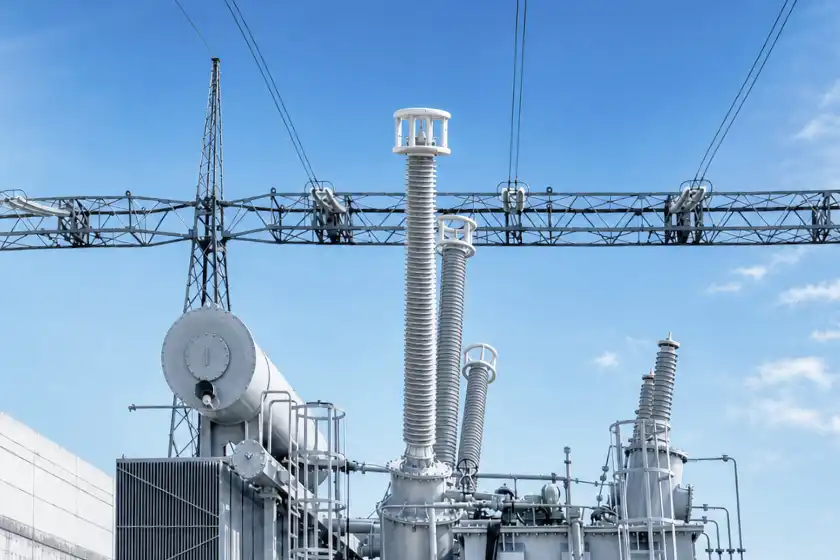

Sieyuan ввела в эксплуатацию 182 сухих ввода RIP без масла и газа на напряжение до 420 кВ на автотрансформаторах IPTO в Греции.
Решение на базе вводов RIP 420 кВ для крупного сетевого проекта в Греции
Sieyuan Electric успешно ввела в эксплуатацию собственные сухие вводы с RIP-изоляцией (бумага, пропитанная смолой) на напряжение до 420 кВ на ключевой подстанции независимого оператора системы передачи Греции (IPTO). Проект включает 20 комплектов трёхфазных автотрансформаторов 280 МВА/400 кВ. Sieyuan поставила вводы RIP для 17 из них: 55 вводов на 420 кВ, 55 — на 170 кВ, 17 — на 126 кВ и 55 — на 52 кВ. Конденсаторная конструкция RIP без масла и газа обеспечивает огнестойкость и взрывобезопасность и не требует обслуживания, отвечая требованиям проекта к безопасности, надёжности и экологичности.
Обзор проекта
Sieyuan ввела в эксплуатацию 182 сухих ввода RIP без масла и газа на напряжение до 420 кВ на автотрансформаторах IPTO в Греции.
Предыстория проекта
Крупное расширение сети 420 кВ в Греции со строгими требованиями к квалификации и поставке.
Ключевые задачи
Сжатые сроки наряду с квалификацией по сейсмостойкости, загрязнению и искусственному старению.
Решение Sieyuan
Специальный план реализации: все 17 комплектов для трансформаторов за пять месяцев EXW.
Технические особенности
Безмасляная конструкция RIP, композитная внешняя изоляция и низкий уровень частичных разрядов.
Обзор проекта
Предыстория проекта
Проект — крупное строительство и расширение сети 420 кВ в Греции со строгими требованиями к срокам поставки и технической квалификации. Для вводов требовались проверка и сопроводительная документация по сейсмостойкости, работе изоляции в условиях загрязнения, а также стойкости силиконовых покрышек к атмосферным воздействиям и трекингу.
Ключевые задачи
- Сжатый график поставки — Вводы RIP для 17 главных трансформаторов нужно было поставить в ограниченные сроки в соответствии с общим графиком проекта.
- Комплексные требования к квалификации — Проект требовал отчётов о сейсмических расчётах на основе динамического анализа конструкции, протоколов испытаний при искусственном загрязнении и проверки силиконовых покрышек на стойкость к атмосферным воздействиям и трекингу в соответствии с применимыми стандартами IEC и требованиями греческой энергосистемы.
- Усиленный заводской контроль качества — Дополнительные заводские испытания включали длительную оценку частичных разрядов при заданном напряжении и испытания на превышение температуры при механической нагрузке на выводы на выборочных образцах.
Решение Sieyuan
- Быстрая реализация проекта — Sieyuan координировала проектирование, проверку, производство, испытания и поставку по специальному плану реализации проекта. Все вводы RIP для 17 главных трансформаторов поставлены со сроком EXW всего пять месяцев, что обеспечило соблюдение графика строительства и ввода в эксплуатацию.
- Комплексная проверка характеристик — Изделия сопровождены технической документацией и проверены на соответствие применимым стандартам IEC и требованиям проекта, включая сейсмостойкость и характеристики изоляции.
Технические особенности
- Конструкция RIP без масла и газа — Сухая конденсаторная структура RIP исключает изоляционное масло и газ, обеспечивая огнестойкость и взрывобезопасность и не требуя обслуживания.
- Надёжные характеристики изоляции — Композитная внешняя изоляция устойчива к перекрытию при загрязнении и старению. Автоматизированная намотка, вакуумная сушка, пропитка и отверждение обеспечивают плотную и однородную внутреннюю изоляцию с низким уровнем частичных разрядов.
- Надёжная токоведущая часть и уплотнение — Исполнения с протяжным кабелем и с токоведущей трубой подходят для разных условий монтажа. Многоступенчатая система уплотнений препятствует проникновению влаги и пыли и обеспечивает надёжную длительную работу.
