Посёлок Цюймахэ, расположенный в отдалённой высокогорной части Цинхай-Тибетского нагорья, не имел надёжного подключения к сети из-за сложного рельефа и непомерной стоимости подключения.
Проект автономной микросети в посёлке Цюймахэ, провинция Цинхай

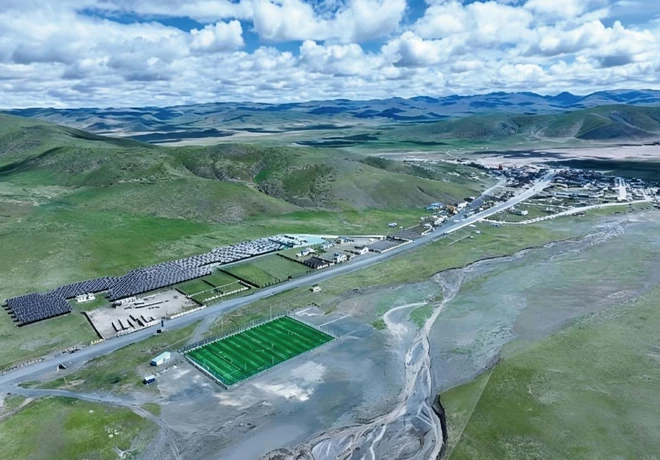

Sieyuan реализовала «под ключ» решение автономной микросети для посёлка Цюймахэ в провинции Цинхай. Решение включает фотоэлектрическую систему 1,6 МВт, сетеобразующую систему накопления энергии 6 МВт/12 МВт·ч, дизель-генераторную установку 300 кВт и распределительную сеть 10 кВ. Система обслуживает территорию около 1480 му (около 99 га) и обеспечивает надёжное электроснабжение местных больниц, школ, государственных учреждений и жилых потребителей.
Обзор проекта
Посёлок Цюймахэ, расположенный в отдалённой высокогорной части Цинхай-Тибетского нагорья, не имел надёжного подключения к сети из-за сложного рельефа и непомерной стоимости подключения.
Предыстория проекта
Отдалённое высокогорное расположение без экономически оправданного подключения к сети.
Ключевые задачи
Ограниченный доступ к сети и суровые высокогорные условия эксплуатации.
Решение Sieyuan
Микросеть «под ключ»: СЭС, накопитель, дизель и распределение с координированным управлением и адаптацией к высокогорью.
Технические особенности
Стабильность сетеобразующего накопителя: управление быстрее 1 мс и чёрный старт одной кнопкой.
Обзор проекта
Предыстория проекта
Посёлок Цюймахэ расположен в самом центре Цинхай-Тибетского нагорья, примерно в 150 км от административного центра уезда Цюймалай, на средней высоте более 4500 м. Строительство сетевой инфраструктуры здесь исключительно сложно, и местные жители долгое время испытывали нехватку электроэнергии. Суровый рельеф и сложные условия строительства делают прокладку линий электропередачи чрезвычайно трудной, а стоимость подключения к сети — непомерно высокой.
Ключевые задачи
Ограниченный доступ к надёжному электроснабжению — Площадка проекта удалена от основной энергосистемы, а суровый рельеф и сложные условия строительства делают прокладку линий электропередачи крайне сложной и дорогой.
Высокогорные условия эксплуатации — Оборудование должно работать в суровых высокогорных условиях, включая пониженное атмосферное давление и большие перепады температур. Снижение электрической прочности изоляции и эффективности охлаждения на большой высоте предъявляет дополнительные требования к надёжности работы.
Решение Sieyuan

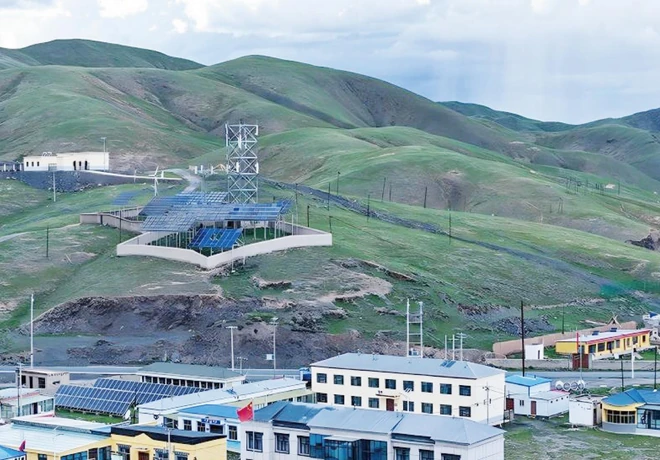

Комплексное решение «под ключ» — Sieyuan объединила фотоэлектрическую генерацию, сетеобразующий накопитель энергии, дизельную генерацию и распределительную сеть 10 кВ в полностью автономную систему электроснабжения, решив проблему ограниченного доступа к сети.

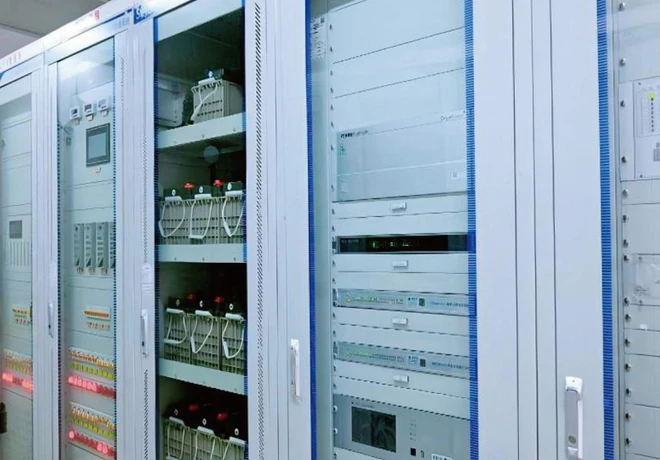

Координированное управление микросетью — Решение включает вторичное оборудование подстанции, устройства защиты по частоте и напряжению, систему диспетчерского управления микросетью, систему управления энергией и координирующий контроллер микросети. Sieyuan также поставила столбовые выключатели и терминалы распределительных фидеров (FTU) для фидеров 10 кВ.
Адаптация к высокогорью — Оборудование специально спроектировано для суровых высокогорных условий. Конструктивные меры адаптации к высоте компенсируют снижение электрической прочности изоляции и эффективности охлаждения, обеспечивая эффективную и надёжную работу.
Технические особенности
Безопасность и стабильность — На основе концепции «трёх линий обороны» для безопасной и устойчивой работы крупных энергосистем система обеспечивает стабильность во всех режимах работы. Сетеобразующий накопитель энергии мгновенно поддерживает напряжение и частоту, не опираясь на дизель-генераторы как на основной сетеобразующий источник. Высокоскоростная сеть управления с задержкой менее 1 мс обеспечивает быстрое регулирование частоты и противоаварийное управление. Комплексный мониторинг и координированное управление фотоэлектрической генерацией, накопителем и дизельной генерацией максимально увеличивают использование солнечной энергии в разных режимах.
Функция чёрного старта — Благодаря сетеобразующему накопителю система поддерживает чёрный старт. После полного отключения она способна самостоятельно восстановить питание из обесточенного состояния и последовательно подключить нагрузки. Весь процесс выполняется автоматической последовательностью по нажатию одной кнопки без ручного вмешательства.
