КРУЭ 1100 кВ

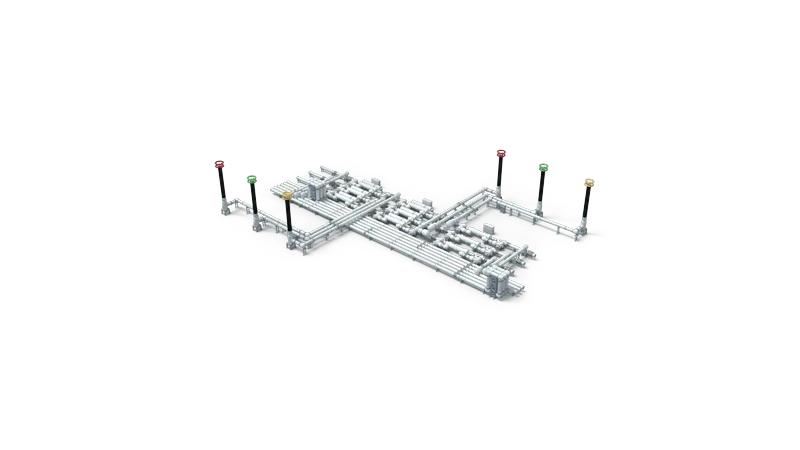

КРУЭ ZF28-1100 — комплектное трёхфазное высоковольтное распределительное устройство переменного тока на 1000 кВ. Оборудование имеет полностью закрытую модульную конструкцию из алюминиевого сплава, которую можно гибко компоновать в различные главные схемы соединений в соответствии с потребностями заказчика. Отличается высокой взаимозаменяемостью и простотой расширения.
-
Максимальная производительность Прочная конструкция Интуитивное управление
Ключевые преимущества
Максимальная производительность
Отвечает основным эксплуатационным требованиям проектов передачи и трансформации электроэнергии ультравысокого напряжения State Grid. Характеристики изоляции улучшены: изделие прошло испытания по параметрам изоляции, превышающим требования стандартов. Корпус спроектирован, изготовлен и проверен в соответствии со стандартами ASME, что повышает безопасность оборудования;
Прочная конструкция
В конструкции в целом отсутствуют горизонтальные изоляторы-перегородки, оборудование защищено от попадания посторонних предметов. На стыковочных поверхностях предусмотрены лючки, в газовых отсеках выключателя, разъединителя и заземлителя установлены ловушки частиц, а переходные газовые отсеки рационально размещены в соответствии с требованиями надёжности для объектов ультравысокого напряжения;
Интуитивное управление
Все приводы расположены внизу, что повышает удобство эксплуатации, обслуживания и ремонта на объекте. Изделие легко расширяется, при расширении затрагивается небольшая зона, обеспечивается хорошая преемственность при расширении.
Технические характеристики
Номинальное напряжение
1100 кВ
Номинальный ток (линейная ячейка)
6300 А
Номинальный ток (главная шина)
до 10000 А
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — между фазами, фаза — земля
1100 кВ
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — через изоляционный промежуток
1100+635 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — между фазами, фаза — земля
2400 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — через изоляционный промежуток
2400+900 кВ
Номинальный кратковременный выдерживаемый ток
63 кА
Номинальная длительность короткого замыкания
3 с
Номинальный пиковый выдерживаемый ток
до 171 кА
