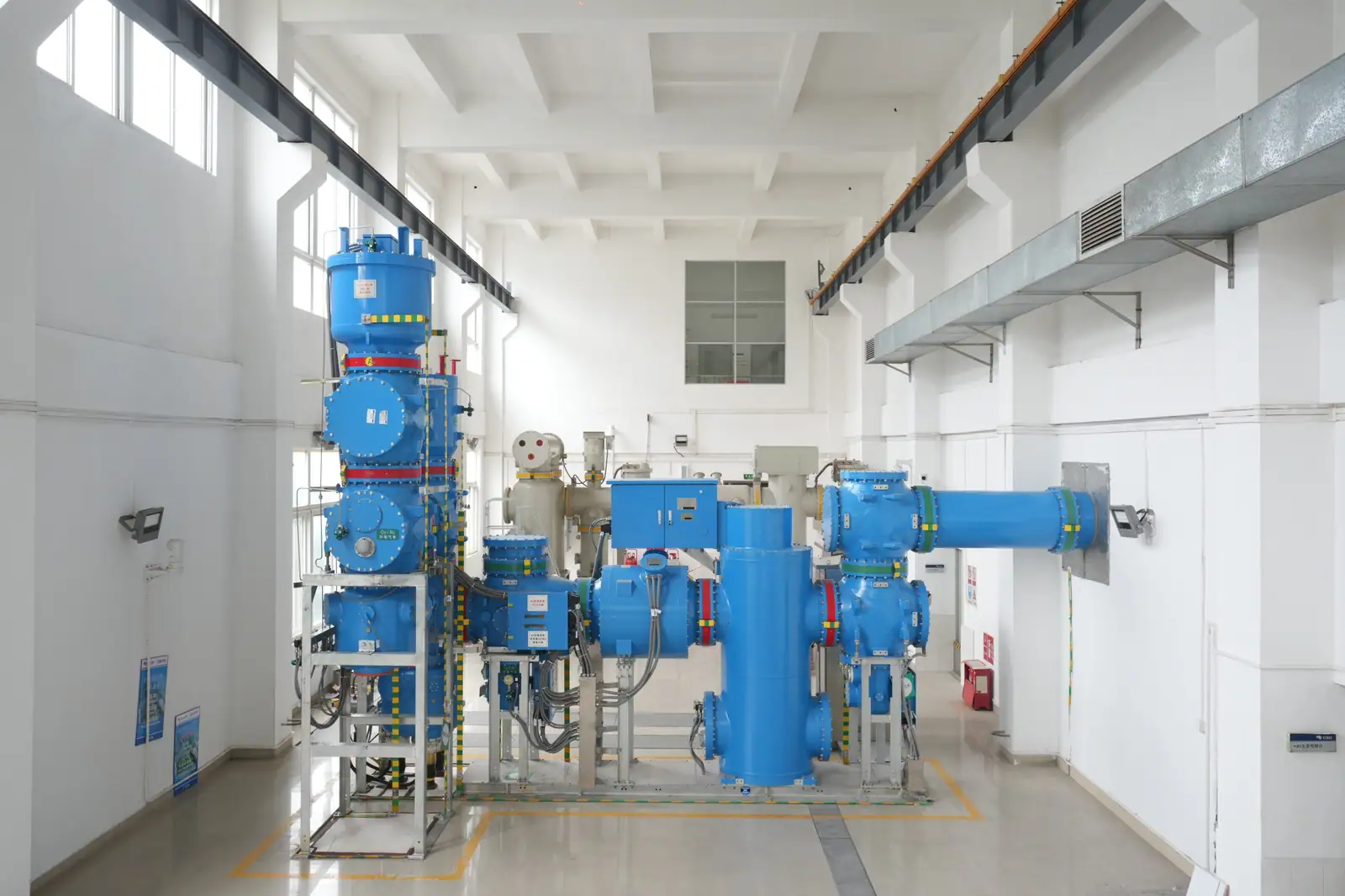

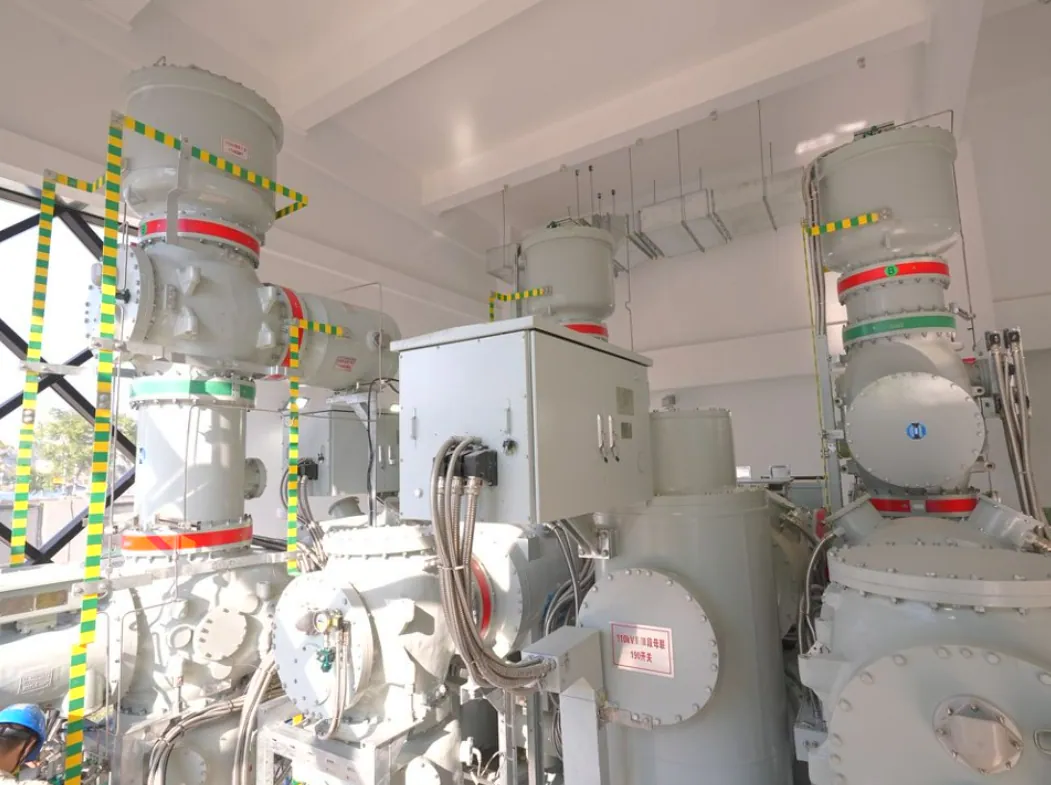

Гибридное КРУЭ 145 кВ без SF₆
HGIS ZF28A-145(Z) без SF₆ — комплектное трёхфазное высоковольтное распределительное устройство переменного тока на 110 кВ. В качестве изоляционного газа используется газ без SF₆, что отвечает задачам углеродной нейтральности.
-
Меньшее воздействие на окружающую среду Долговременная надёжность Максимальная производительность
Ключевые преимущества
Меньшее воздействие на окружающую среду
В качестве изоляционной среды используются экологичные газы без SF6 и парниковых газов с низким ПГП, что соответствует целям углеродной нейтральности.
Долговременная надёжность
Электрические, изоляционные и эксплуатационные характеристики не уступают традиционным HGIS на SF₆. Устройство надёжно работает в широком диапазоне неблагоприятных условий, сочетая экологическую устойчивость с надёжностью электроснабжения.
Максимальная производительность
Выключатель оснащён чисто пружинным приводом, имеет электрическую износостойкость ≥30 операций и отличную отключающую способность.
Технические характеристики
Номинальное напряжение
145 кВ
Номинальный ток
до 3150 А
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — между фазами, фаза — земля
275 кВ
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — через изоляционный промежуток
275+92 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — между фазами, фаза — земля
650 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — через изоляционный промежуток
650+118 кВ
Номинальный кратковременный выдерживаемый ток
до 40 кА
Номинальная длительность короткого замыкания
4 с
Номинальный пиковый выдерживаемый ток
до 104 кА
