КРУЭ 550 кВ

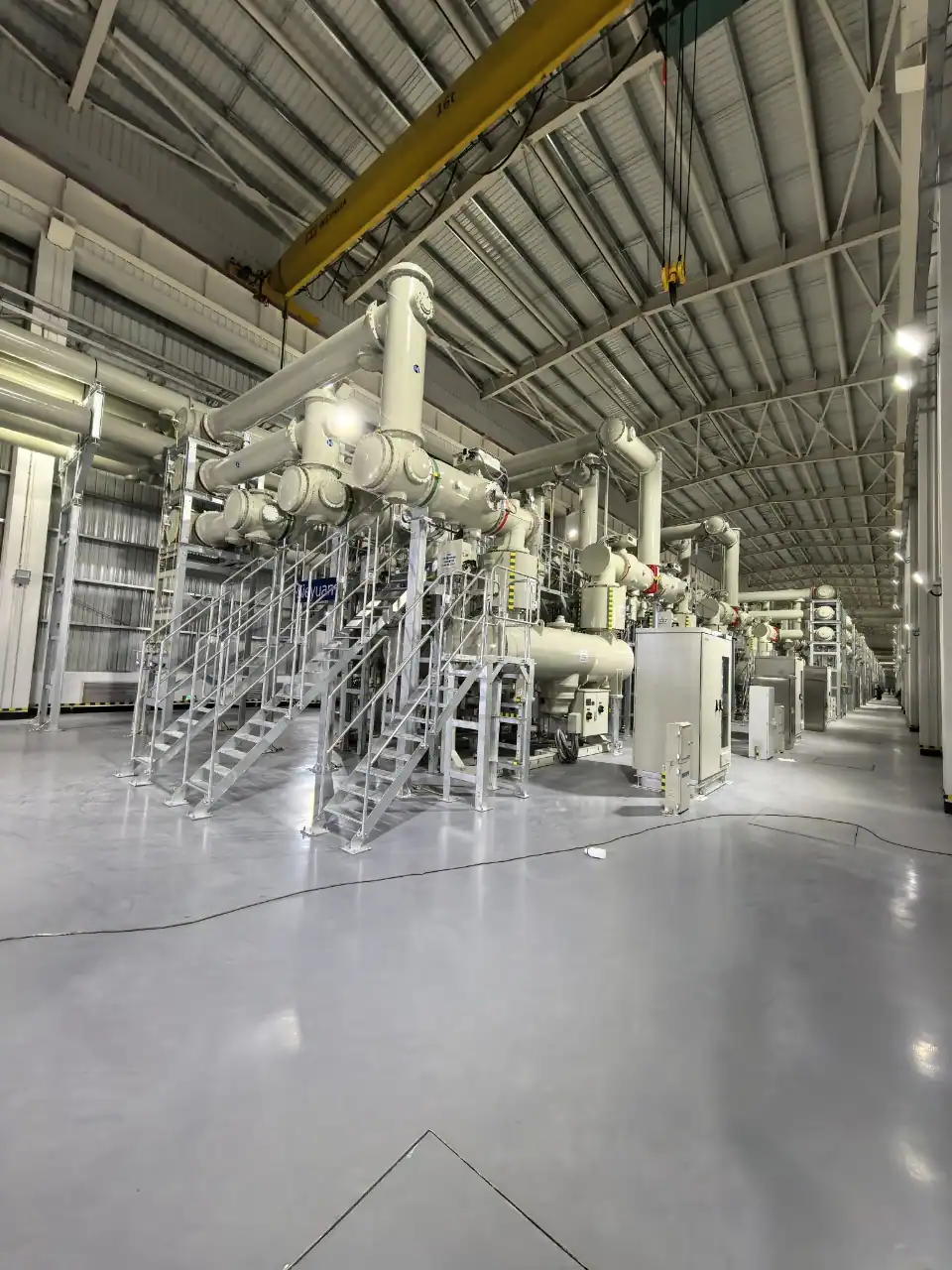

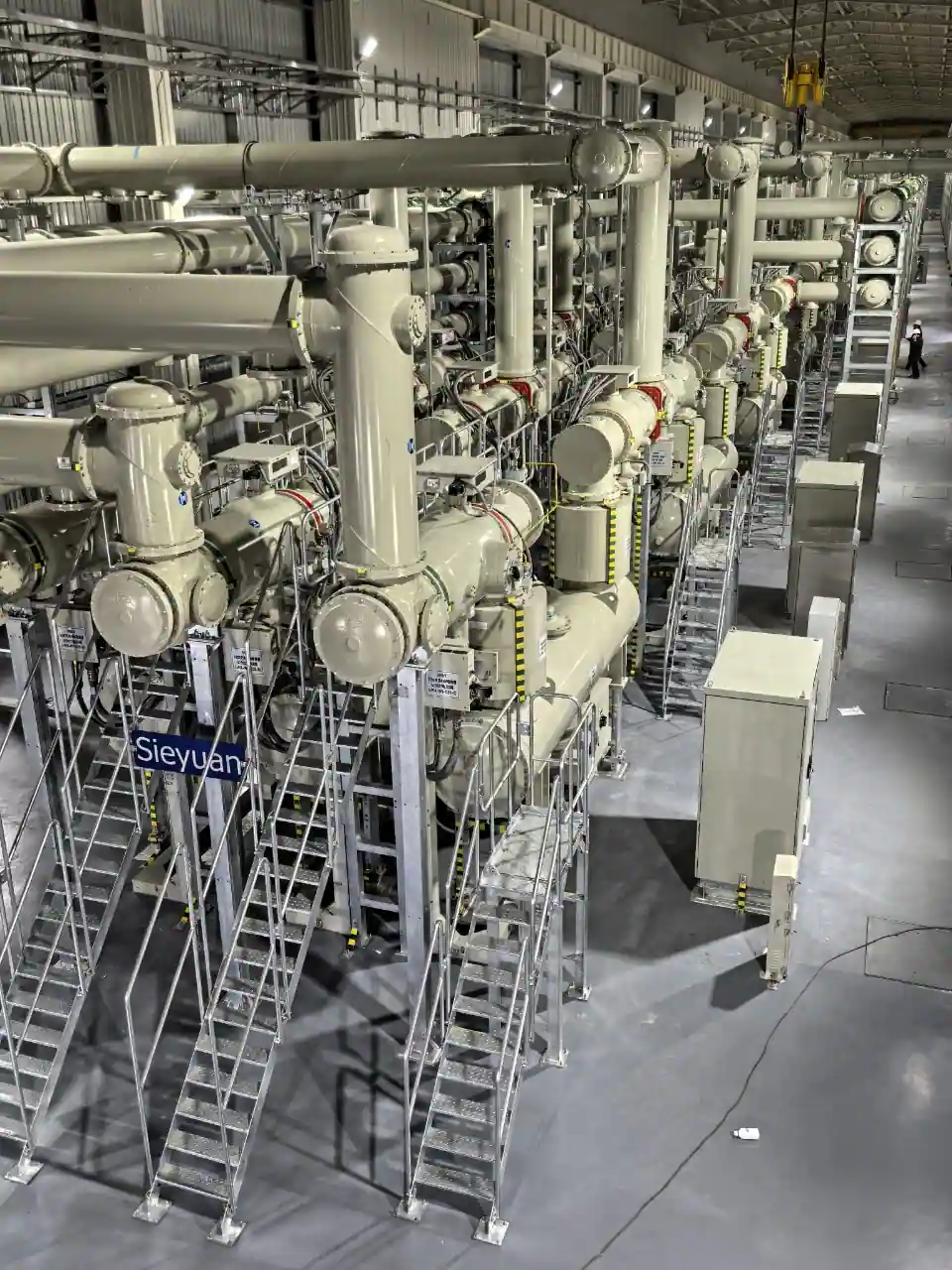

КРУЭ ZF28-550 — комплектное трёхфазное высоковольтное распределительное устройство переменного тока на 500 кВ. Оборудование имеет полностью закрытую модульную конструкцию из алюминиевого сплава, которую можно гибко компоновать в различные главные схемы соединений в соответствии с потребностями заказчика. Отличается высокой взаимозаменяемостью и простотой расширения.
-
Максимальная производительность Долговременная надёжность Адаптивная конструкция
Ключевые преимущества
Максимальная производительность
Выключатель использует технологию двукратного разрыва с автогенерируемым дутьём. Привод расположен внизу для удобства осмотра и обслуживания. Оптимизированная структура электрического поля эффективно подавляет сверхбыстрые переходные перенапряжения и защищает ценное первичное оборудование, например главные трансформаторы подстанции.
Долговременная надёжность
Полный ряд стандартизированных функциональных модулей гибко компонуется, обладает высокой взаимозаменяемостью и легко расширяется в дальнейшем. Изделие транспортируется пофазно целиком, стыкуется на объекте по стандартной технологии, монтаж прост и надёжен.
Адаптивная конструкция
Полностью металлическая закрытая конструкция, полностью изолирующая внутренние компоненты от внешней среды, отвечает самым разным требованиям к условиям эксплуатации. Оборудование работает с низким уровнем шума и минимальным электромагнитным излучением.
Технические характеристики
Номинальное напряжение
550 кВ
Номинальный ток
до 6300 А
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — между фазами, фаза — земля
740 кВ
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — через изоляционный промежуток
740+318 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — между фазами, фаза — земля
1675 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — через изоляционный промежуток
1675+450 кВ
Номинальный кратковременный выдерживаемый ток
до 63 кА
Номинальная длительность короткого замыкания
3 с
Номинальный пиковый выдерживаемый ток
до 171 кА
