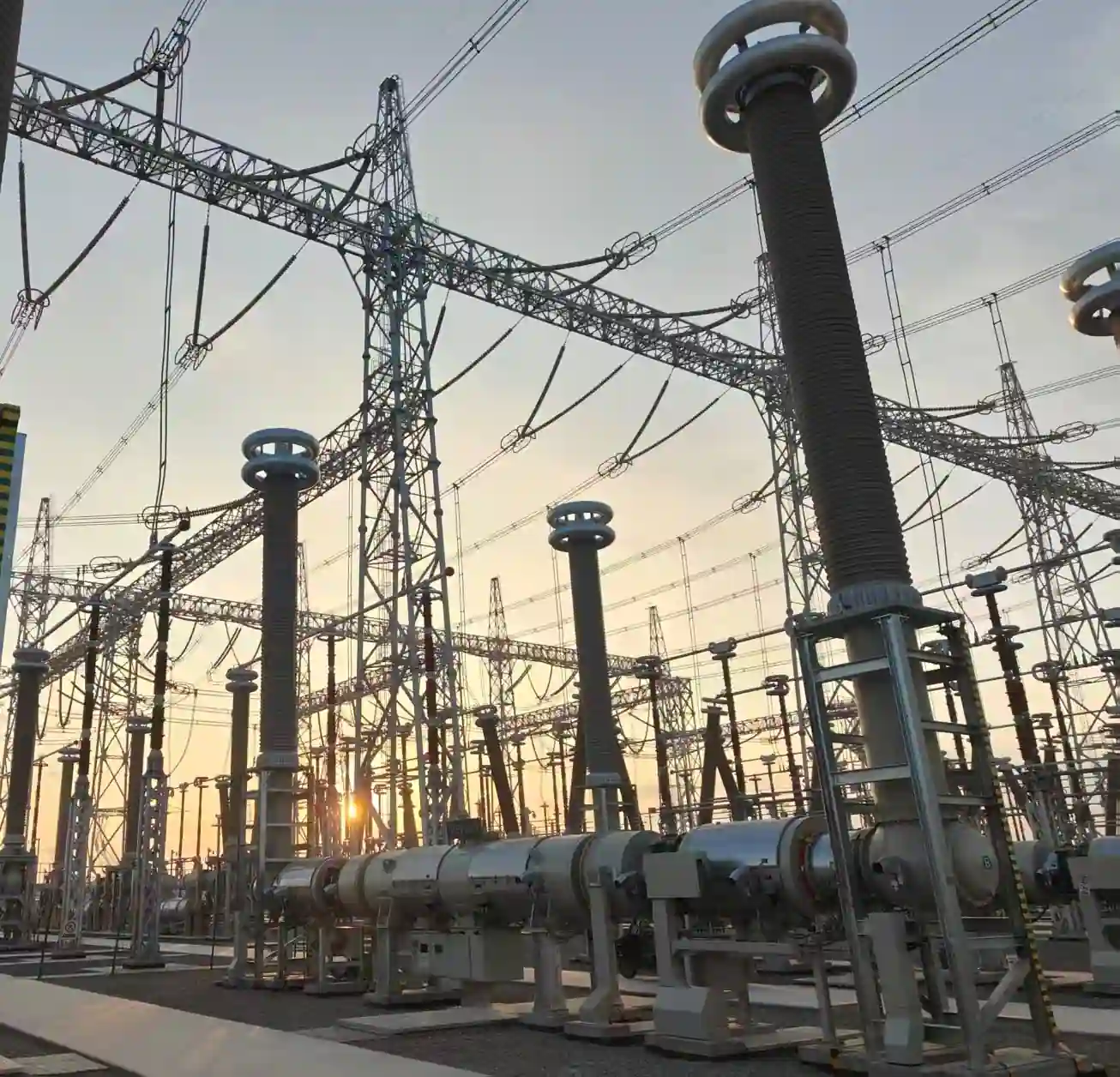

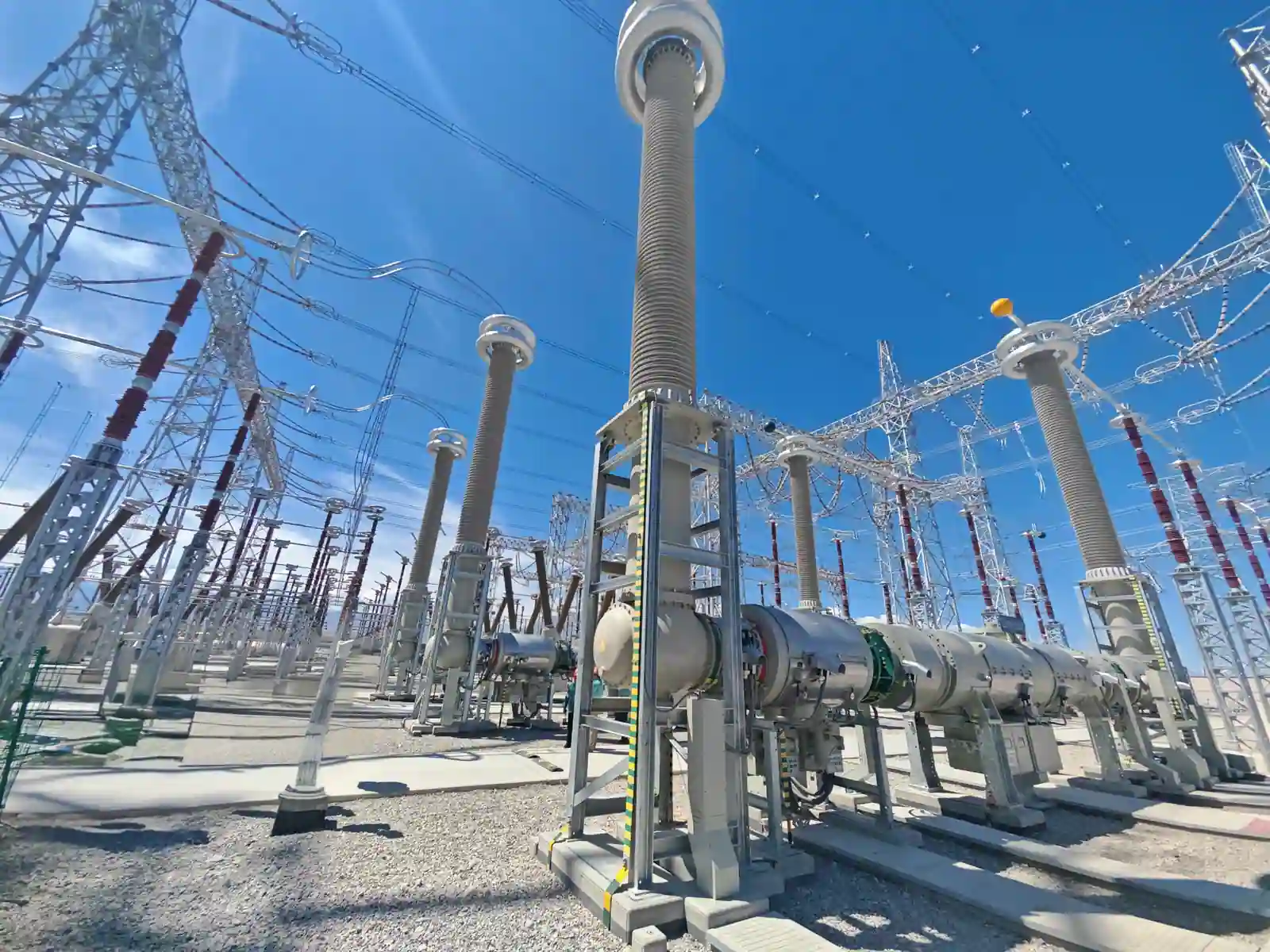

Гибридное КРУЭ 800 кВ
HGIS ZF28-800 — комплектное трёхфазное высоковольтное распределительное устройство переменного тока на 750 кВ. Оборудование имеет полностью закрытую модульную конструкцию из алюминиевого сплава, которую можно гибко компоновать в различные главные схемы соединений в соответствии с потребностями заказчика. Отличается высокой взаимозаменяемостью и простотой расширения.
-
Максимальная производительность Удобство для персонала Проверено в тяжёлых условиях
Ключевые преимущества
Максимальная производительность
Изделие прошло испытания по параметрам изоляции, превышающим требования стандартов. Отсутствие горизонтального изолятора под подвижными частями снижает риск повреждений изоляции, например из-за скопления металлических частиц. Гибридная дугогасительная камера с автогенерируемым дутьём и сжатым газом требует малой энергии привода, снижает ударные нагрузки и повышает изоляционную и механическую надёжность.
Удобство для персонала
Все приводы расположены внизу, что повышает удобство эксплуатации, обслуживания и ремонта на объекте.
Проверено в тяжёлых условиях
Благодаря целевым конструктивным решениям и испытаниям в экстремальных режимах оборудование стабильно работает и отвечает требованиям сложных наружных условий при сильных песчаных бурях и больших перепадах температур.
Технические характеристики
Номинальное напряжение
800 кВ
Номинальный ток
до 6300 А
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — между фазами, фаза — земля
960 кВ
Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин, действующее значение) — через изоляционный промежуток
960+462 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — между фазами, фаза — земля
2100 кВ
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение) — через изоляционный промежуток
2100+650 кВ
Номинальный кратковременный выдерживаемый ток
до 63 кА
Номинальная длительность короткого замыкания
3 с
Номинальный пиковый выдерживаемый ток
до 171 кА
