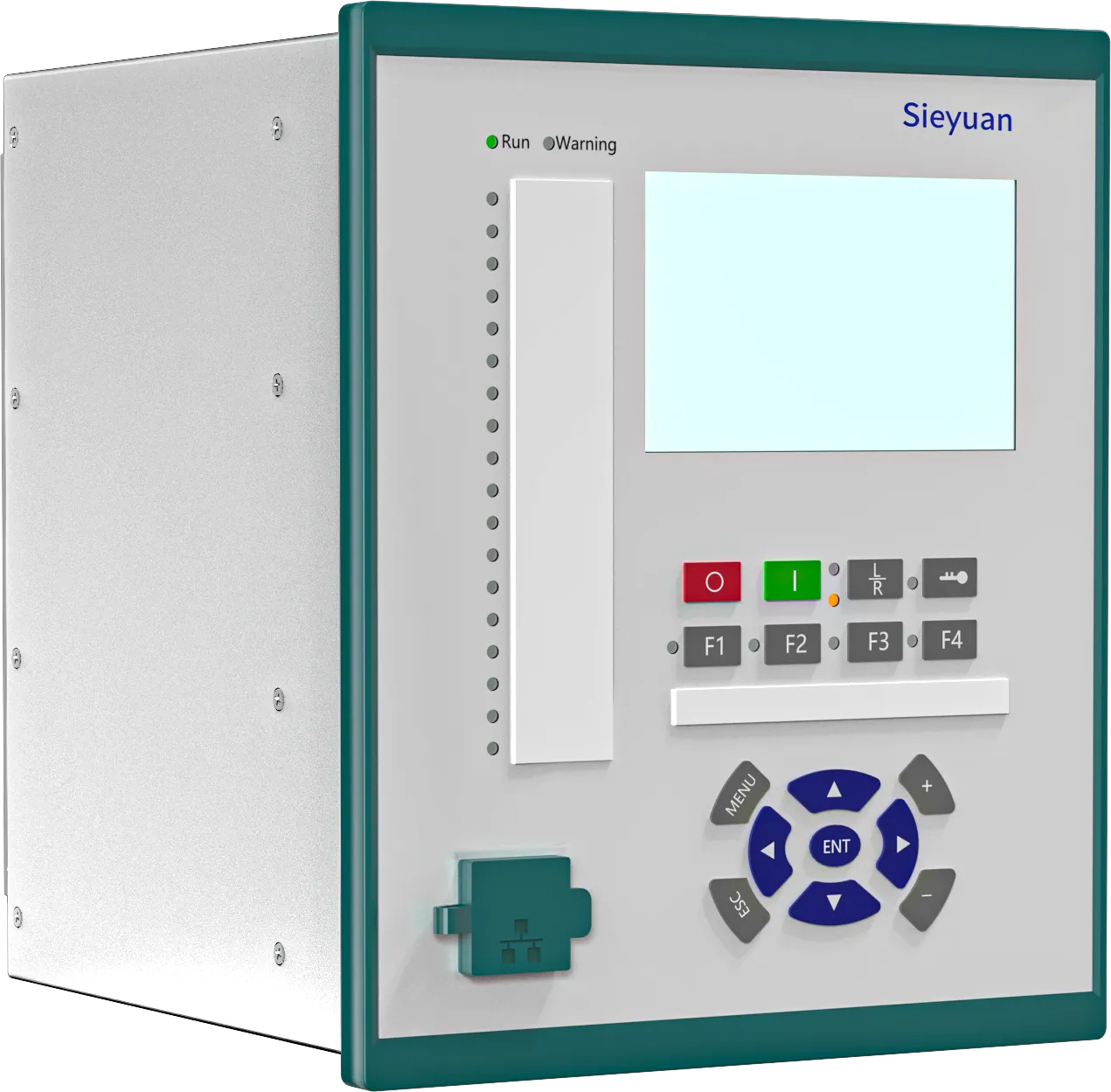

Фото контроллера присоединения Sieyuan IES-5302.

IEC

IEEE

ANSI

Контроллер присоединения IES-5302

Контроллер присоединения IES-5302 — универсальное устройство управления и автоматизации для любых подстанций, электростанций и промышленных применений. Модульная концепция позволяет точно адаптировать аппаратную часть к требованиям заказчика. Единая программно-аппаратная платформа поддерживает полный набор функций защиты, управления, измерения и мониторинга; устройство просто в использовании и обслуживании. Устройство свободно программируется. Функциональные логические схемы разрабатываются в графической среде программирования, которая также позволяет конфигурировать дискретные входы и выходы, аналоговые входы, кнопки управления, светодиоды, регистратор аварийных процессов, регистратор событий и пользовательский интерфейс. Свободно программируемая логика позволяет адаптировать типовые функциональные схемы с учётом особенностей защищаемого объекта. Три базовых типоразмера стандартного 19-дюймового корпуса помогают выбрать оптимальное решение.

Конфигурация под требования системы Широкая область применения Многофункциональность Упрощённое обслуживание

Связаться с нами

Ключевые преимущества Технические характеристики Отрасли, которые мы обслуживаем

Ключевые преимущества

Конфигурация под требования системы

Опциональные функции защиты по напряжению, току, мощности и частоте образуют полноценную резервную защиту. Поддерживаются аналоговые входы и выходы постоянного тока.

Широкая область применения

Широкая область применения: устройство подходит для различных сценариев — схем с одним и двумя выключателями, полуторной схемы (3/2), многосекционных шин (до 4 секций), силовых трансформаторов (двух-, трёхобмоточных и автотрансформаторов), нескольких присоединений (до 6), модулей ввода-вывода и т. д.

Многофункциональность

Широкие функции управления с опциями синхронизации, АПВ, АРН и др. Простой и удобный интерфейс HMI с отображением однолинейной схемы и функциями управления. Измерение гармоник до 15-й, а также учёт электроэнергии и расчёт показателей качества электроэнергии.

Упрощённое обслуживание

Телеуправление, измерения и другие компоненты доступны пользователю для конфигурирования. Каждому слоту аппаратной части можно назначить ввод-вывод.

Технические характеристики

Размеры (Ш×В×Г)

455 мм × 266,7 мм × 233,5 мм (высота 6U, корпус 1/1, без монтажного кронштейна); 221,3 мм × 266,7 мм × 233,5 мм (высота 6U, корпус 1/2, без монтажного кронштейна)

Способ монтажа

Накладной, утопленный, полуутопленный, настенный и панельный монтаж

Материал

Нержавеющая сталь

Степень защиты (лицевая панель)

IP54

Степень защиты (боковая панель)

IP40

Степень защиты (задняя панель)

IP30

Порты связи

2 или 4 порта Ethernet 100Base-TX RJ45; 2 или 4 оптических порта 100Base-FX; 2 последовательных порта RS-485 для связи со SCADA; 1 последовательный порт RS-485 для синхронизации времени; 1 порт RJ45 на лицевой панели для наладки

Синхронизация времени

IRIG-B; PPS; IEEE 1588; SNTP

Функции

Управление выключателями, разъединителями и заземлителями; управление положением РПН; измерения; максимальная токовая защита фаз (50/51P); защита от замыканий на землю (50/51G); токовая защита обратной последовательности (50/51Q); защита при включении на КЗ (SOTF); защита от повышения фазного напряжения (59P); защита от повышения напряжения прямой последовательности (59Pos); защита от повышения напряжения обратной последовательности (59Q); защита от повышения напряжения нулевой последовательности (59G); защита от понижения фазного напряжения (27P); защита от повышения частоты (81O); защита от понижения частоты (81U); контроль синхронизма (25); УРОВ (50BF); контроль износа выключателя; АПВ (79)
