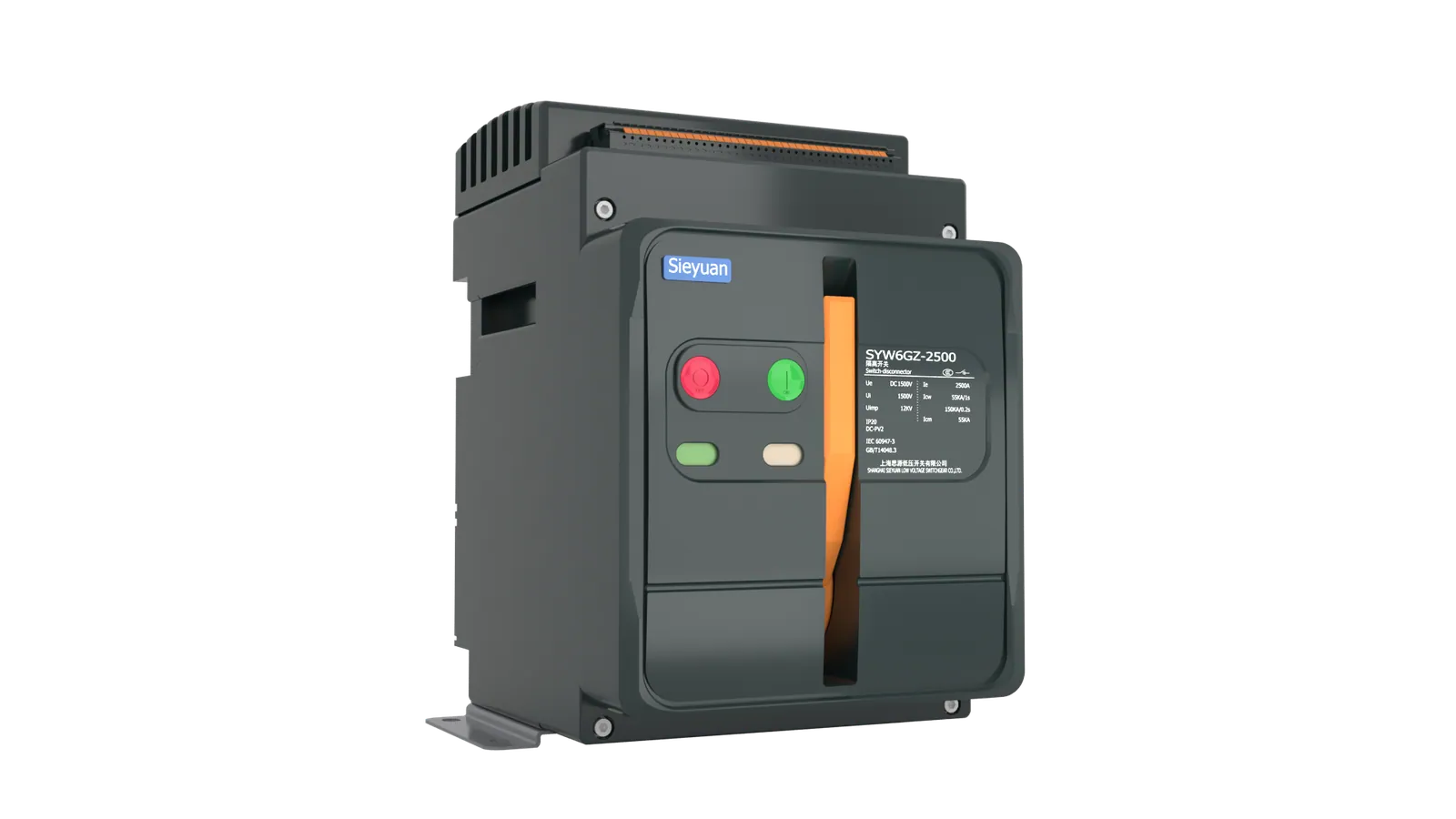

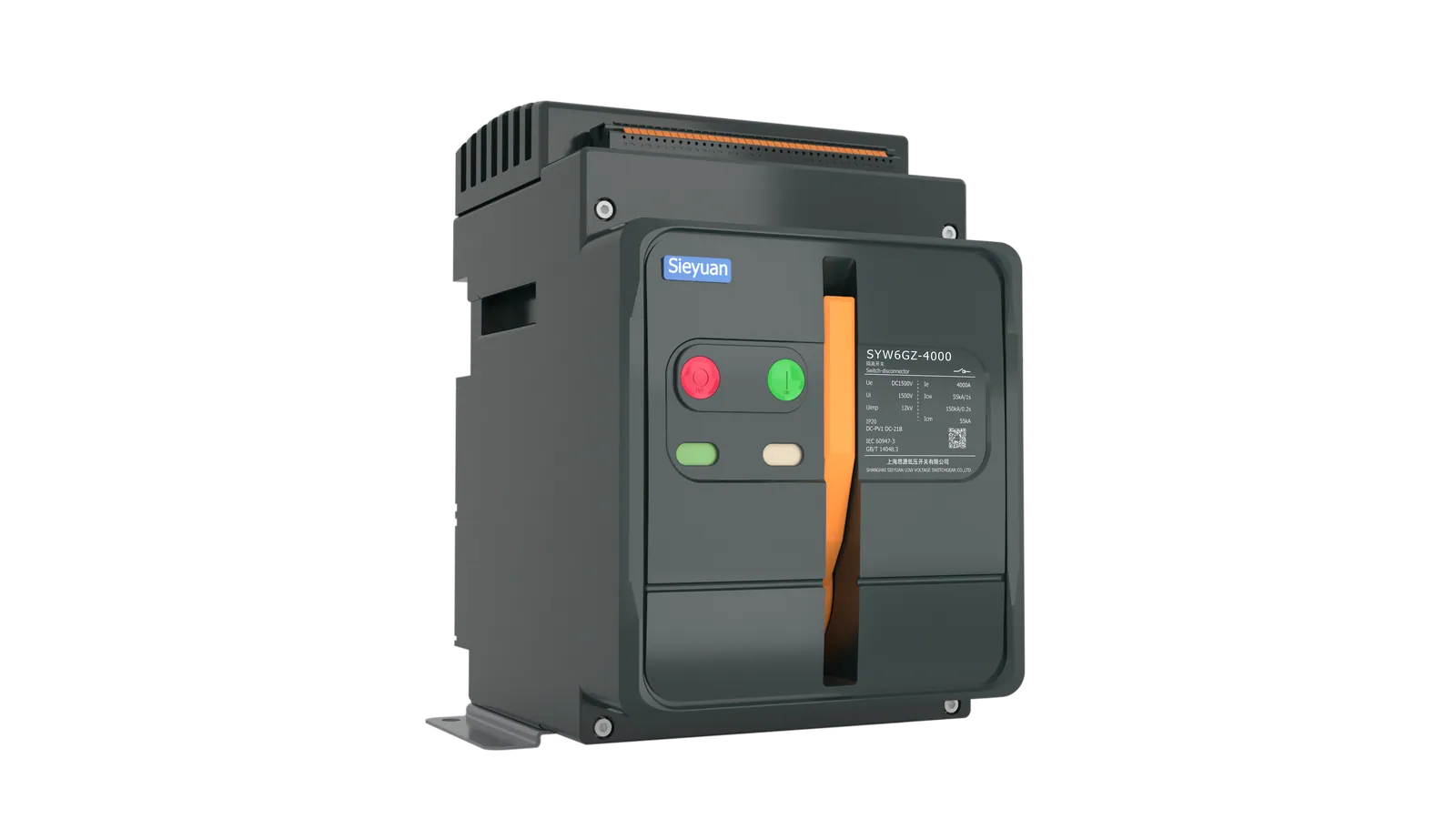

Выключатель-разъединитель постоянного тока открытого исполнения
Выключатели-разъединители постоянного тока открытого исполнения серии SYW6GZ предназначены для систем постоянного тока с номинальным рабочим напряжением DC 1500 В и DC 2000 В и ниже и номинальным рабочим током до 4000 А и выполняют функции подключения, отключения и изоляции главной цепи. Типичные области применения — системы накопления энергии, фотоэлектрические станции, центры обработки данных и распределение постоянного тока.
-
Компактная установка Низкое энергопотребление Долговременная надёжность Работа на большой высоте
Ключевые преимущества
Компактная установка
Компактная конструкция с гибкой компоновкой
Низкое энергопотребление
Низкое тепловыделение и низкое энергопотребление системы
Долговременная надёжность
Надёжная работа и простое обслуживание
Работа на большой высоте
Без снижения номинальных характеристик до 5000 м
Технические характеристики
Номинальное рабочее напряжение Ue
DC 1500V/DC 2000V
Номинальный рабочий ток Ie
630 А, 800 А, 1000 А, 1250 А, 1600 А, 2000 А, 2500 А, 3200 А, 3600 А, 4000 А
Номинальное выдерживаемое импульсное напряжение Uimp
12 кВ/18 кВ
Номинальный кратковременно выдерживаемый ток Icw
100 кА/1 с, 150 кА/0,2 с
Номинальная включающая способность при коротком замыкании Icm
50 кА
Категория применения
DC-PV2
Рабочая температура окружающей среды
-40～+70℃
Высота над уровнем моря
5000 м (без снижения характеристик)
Механическая износостойкость
10000
Электрическая износостойкость
500
