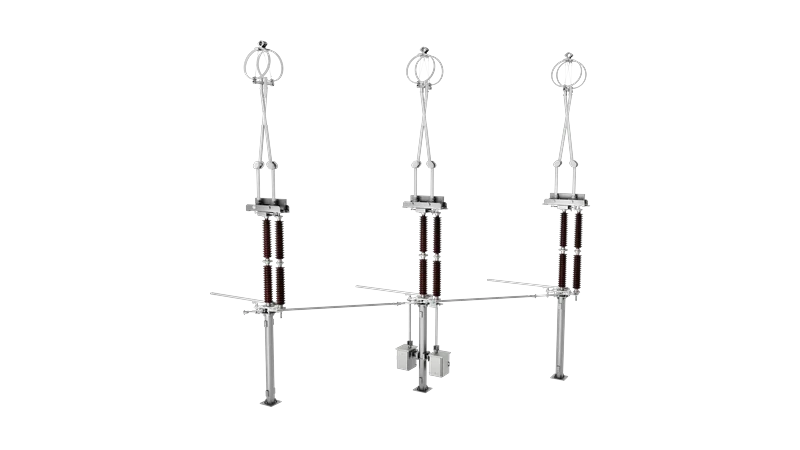

Двухрычажный вертикальный пантографический разъединитель GW6B

Серия GW6B — двухрычажные вертикальные пантографические высоковольтные разъединители наружной установки. Номинальное напряжение — 72,5–550 кВ.

Преимущества токопроводящей передачи Преимущества проводника Конструктивные преимущества Разделение электрической и механической частей

Связаться с нами

Ключевые преимущества Технические характеристики Отрасли, которые мы обслуживаем

Ключевые преимущества

Преимущества токопроводящей передачи

Токоведущий рычаг выполнен из круглой трубы из алюминиевого сплава (высокая электропроводность и прочность) с анодированной поверхностью. Отличается высокой коррозионной стойкостью, механической прочностью и отличным теплоотводом. Максимальный номинальный ток — 5000 А, кратковременный выдерживаемый ток — до 63 кА.

Преимущества проводника

Превосходная токопроводящая система. Токоведущие рычаги из алюминиевого сплава с высокой электропроводностью отличаются малым весом, высокой прочностью и отличной коррозионной стойкостью.

Конструктивные преимущества

Ножничная двухрычажная вертикальная пантографическая конструкция. Большой диапазон захвата подвижных контактов делает аппарат особенно подходящим для гибкой ошиновки и совместимым с жёсткой. Главная токоведущая цепь и основание расположены на одной оси, что обеспечивает сбалансированную конструкцию.

Разделение электрической и механической частей

Согласно принципу разделения механической и электрической частей токоведущие элементы изолированы от пружин и механических элементов передачи, что исключает протекание тока через балансировочные пружины и детали передачи и повышает их долговременную стабильность.
