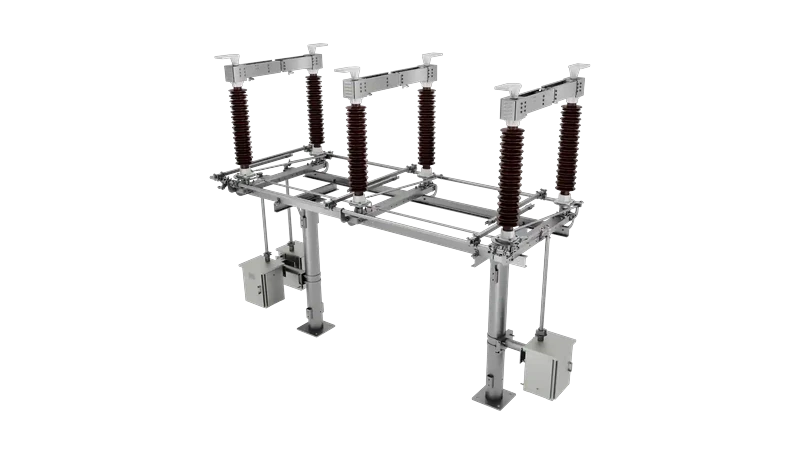

Двухколонковый горизонтальный разъединитель GW4 с центральным разрывом

GW4 — двухколонковый горизонтально-поворотный высоковольтный разъединитель наружной установки. Номинальное напряжение — 12–550 кВ.

Токопроводящие материалы и токовая нагрузка Новая конструкция контактов Полностью герметичный корпус подшипника Необслуживаемая система передачи

Связаться с нами

Ключевые преимущества Технические характеристики Отрасли, которые мы обслуживаем

Ключевые преимущества

Токопроводящие материалы и токовая нагрузка

Токоведущие ножи выполнены из корытообразных профилей алюминиевого сплава (высокая электропроводность и прочность) с анодированной поверхностью. Сочетают коррозионную стойкость, высокую механическую прочность и отличный теплоотвод. Максимальный номинальный ток — 5000 А, кратковременный выдерживаемый ток — до 63 кА.

Новая конструкция контактов

Самонажимные контактные ламели за счёт собственной упругости хромистой бронзы зажимают контактный нож. Помимо стандартных требований к токовой нагрузке, такая конструкция выдерживает кратковременные термические и электродинамические нагрузки при коротком замыкании и обладает превосходной износостойкостью.

Полностью герметичный корпус подшипника

Литой алюминиевый корпус подшипника имеет полностью герметичную конструкцию. Предотвращает потерю или затвердевание смазки, исключая необходимость её пополнения. Внутренняя комбинированная опорная система обеспечивает восприятие момента от силы тяжести и горизонтальной составляющей усилия двумя специализированными подшипниками раздельно.

Необслуживаемая система передачи

Система передачи спроектирована по требованиям к необслуживаемому оборудованию. Самосмазывающиеся втулки в паре с пальцами из нержавеющей стали предотвращают заедание вращающихся узлов.
