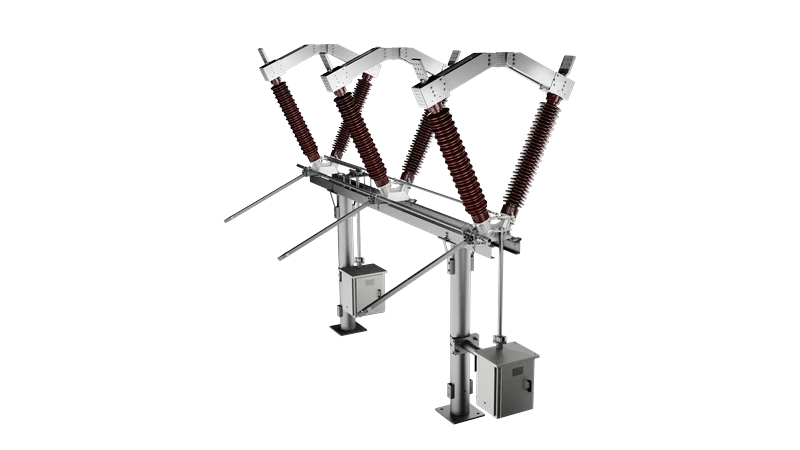

Двухколонковый горизонтальный V-образный разъединитель GW5A с центральным разрывом

GW5A — V-образный поворотный высоковольтный разъединитель наружной установки. Номинальное напряжение — 40,5–145 кВ.

Токопроводящие материалы и токовая нагрузка Новая конструкция контактов Полностью герметичный корпус подшипника Необслуживаемая система передачи

Связаться с нами

Ключевые преимущества Технические характеристики Отрасли, которые мы обслуживаем

Ключевые преимущества

Токопроводящие материалы и токовая нагрузка

Токоведущие ножи выполнены из корытообразных профилей алюминиевого сплава (высокая электропроводность и прочность) с анодированной поверхностью. Сочетают коррозионную стойкость, высокую механическую прочность и отличный теплоотвод. Максимальный номинальный ток — 4000 А, кратковременный выдерживаемый ток — до 50 кА.

Новая конструкция контактов

Самонажимные контактные ламели за счёт собственной упругости хромистой бронзы зажимают контактный нож. Помимо стандартных требований к токовой нагрузке, такая конструкция выдерживает кратковременные термические и электродинамические нагрузки при коротком замыкании и обладает превосходной износостойкостью.

Полностью герметичный корпус подшипника

Цельнолитой корпус подшипника с рычажным механизмом. Внутренняя комбинированная опорная система подшипников обеспечивает лёгкость оперирования.

Необслуживаемая система передачи

Система передачи спроектирована по требованиям к необслуживаемому оборудованию. Самосмазывающиеся втулки в паре с пальцами из нержавеющей стали предотвращают заедание вращающихся узлов.
