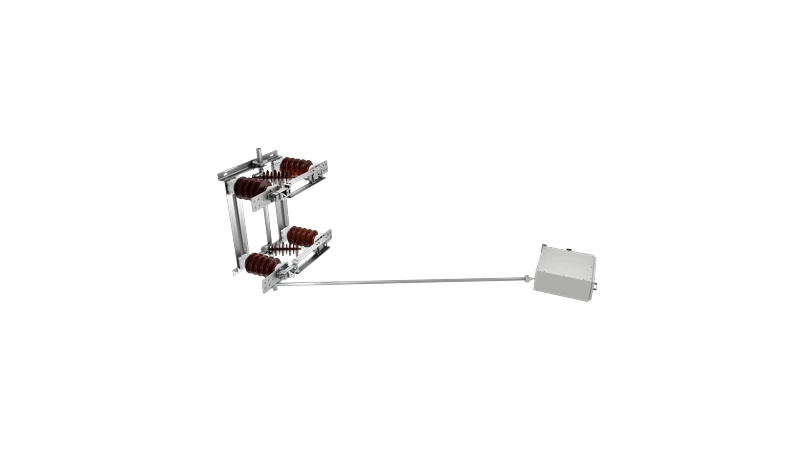

Двухколонковый разъединитель GN2 с вертикальным разрывом
GN2 — двухколонковый разъединитель внутренней установки с вертикальным размыканием. Номинальное напряжение — 31,5–40,5 кВ.
-
Токопроводящие материалы и токовая нагрузка Необслуживаемая система передачи Гибкий монтаж
Ключевые преимущества
Токопроводящие материалы и токовая нагрузка
Токоведущие ножи выполнены из профилей алюминиевого сплава (высокая электропроводность и прочность) с анодированной поверхностью. Сочетают коррозионную стойкость, высокую механическую прочность и отличный теплоотвод. Максимальный номинальный ток — 2500 А, кратковременный выдерживаемый ток — до 31,5 кА.
Необслуживаемая система передачи
Одно- и двухполюсные основания имеют цельную конструкцию, что обеспечивает высокую общую прочность и надёжную передачу усилия.
Гибкий монтаж
Привод может устанавливаться слева или справа от корпуса аппарата, что позволяет адаптироваться к сложным условиям монтажа на объекте.
Технические характеристики
Номинальное напряжение
31,5 кВ, 40,5 кВ
Номинальная частота
50/60 Гц
Коэффициент первого отключающего полюса
1.3/1.5
Номинальный ток
до 2500 А
Номинальный кратковременный выдерживаемый ток
до 31,5 кА
Номинальный пиковый выдерживаемый ток
До 80 кА
Температура окружающей среды
-25℃~ +40℃
