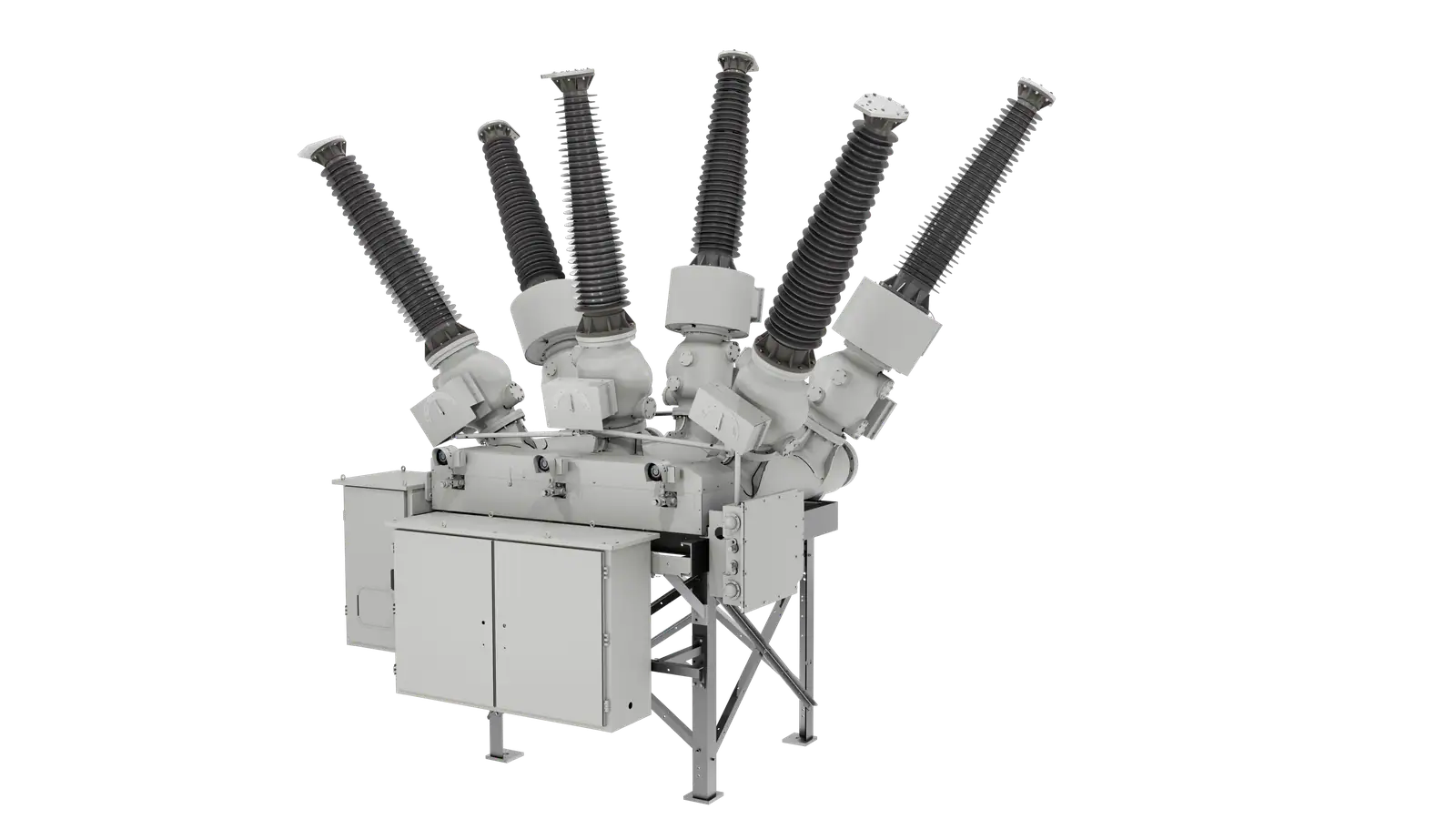

Гибридное КРУЭ ZHW58A
Гибридное КРУЭ ZHW58A объединяет выключатель, разъединитель (DS), заземлитель (ES), трансформаторы тока (CT) и напряжения (PT) и быстродействующий заземлитель (FES). Оно отличается компактностью, высокой устойчивостью к внешним условиям, высокой надёжностью и не требует обслуживания. Номинальное напряжение охватывает диапазон 40,5–252 кВ, что позволяет применять его для передачи и распределения электроэнергии высокого напряжения, например на подстанциях.
-
Компактная конструкция Оптимизированные электрические характеристики Подтверждённая механическая износостойкость Высокая модульность
Ключевые преимущества
Компактная конструкция
Пофазные баки на общей раме. Трёхфазная ячейка транспортируется целиком, что обеспечивает удобный и надёжный монтаж на объекте.
Оптимизированные электрические характеристики
Превосходные изоляционные свойства. Уровень частичных разрядов всего устройства <3 пКл. Горизонтальное расположение выключателя обеспечивает отключающую способность 50 кА.
Подтверждённая механическая износостойкость
Применён новый пружинный привод на цельнолитом алюминиевом основании. Компактная конструкция со стабильными выходными характеристиками обеспечивает высокую надёжность и работу без обслуживания. Механический ресурс соответствует классу M2.
Высокая модульность
Модульный подход к проектированию. Стандартизированные размеры присоединительных фланцев позволяют гибко формировать конфигурацию под требования проекта. Высокая взаимозаменяемость модулей упрощает расширение функций и оптимизацию компоновки подстанции.
Технические характеристики
Номинальное напряжение
31,5 кВ, 40,5 кВ, 72,5 кВ, 145 кВ,170 кВ,252 кВ
Номинальная частота
50/60 Гц
Коэффициент первого отключающего полюса
1.3/1.5
Номинальный ток
до 4000 А
Номинальный ток отключения короткого замыкания
до 50 кА
Номинальный ток включения короткого замыкания (пиковое значение)
до 135 кА
Номинальный кратковременный выдерживаемый ток
до 50 кА
Номинальный пиковый выдерживаемый ток
до 135 кА
Номинальная длительность кратковременного выдерживаемого тока
4 с
Номинальный операционный цикл
О-0,3 с-ВО-3 мин-ВО
Механическая износостойкость
10 000 циклов
