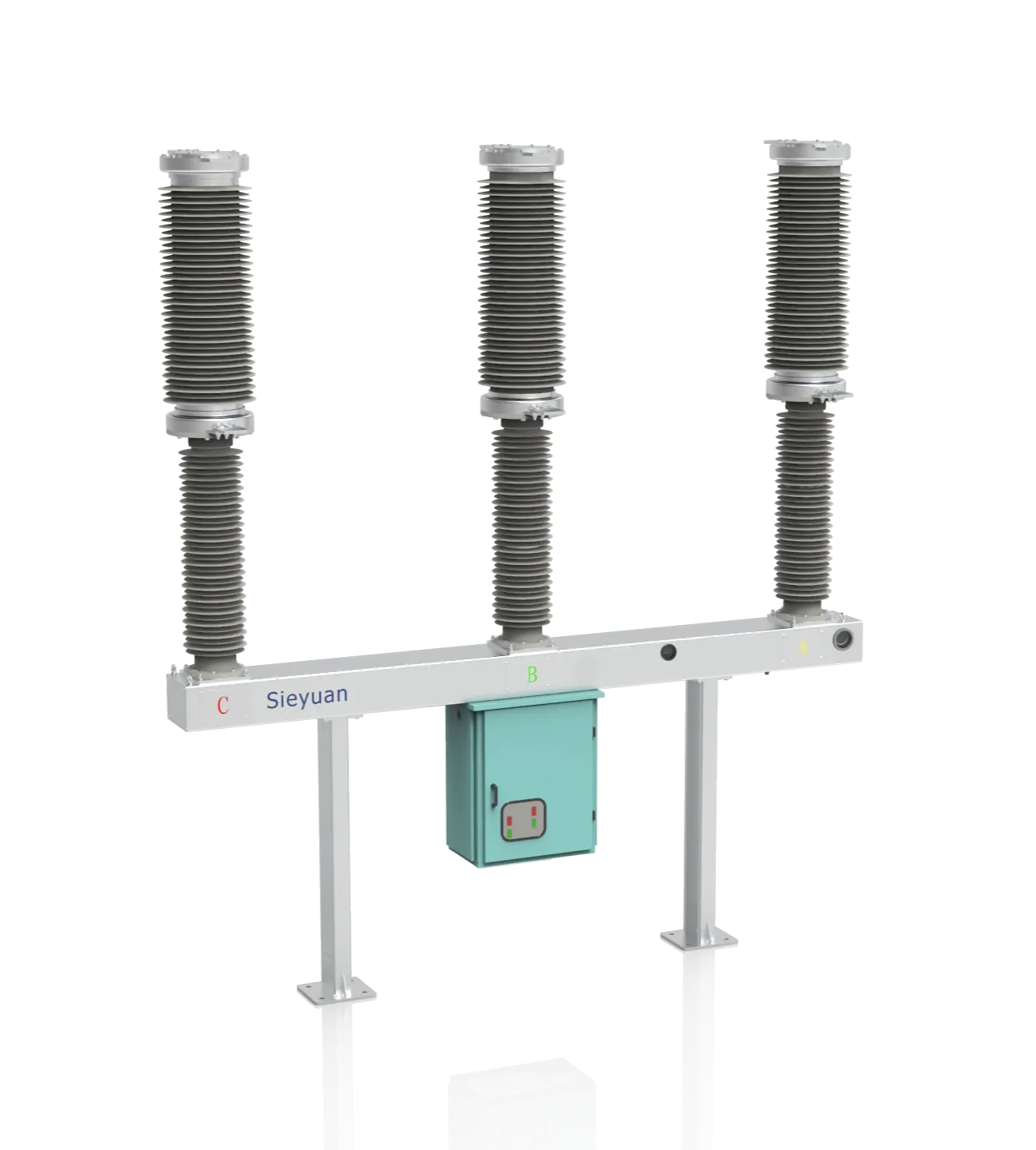

Колонковый выключатель без SF6
Колонковые выключатели без SF6 — изделия наружной установки, использующие CO2+O2 в качестве изоляционной и дугогасящей среды и предназначенные для сетей с максимальным напряжением 145 кВ с заземлённой или изолированной нейтралью. Они служат для коммутации номинальных токов, токов КЗ или переключения цепей, обеспечивая управление и защиту энергосистемы. Изделия серии не содержат SF6, экологичны и имеют потенциал глобального потепления (ПГП) менее 1.
-
Меньшее воздействие на окружающую среду Подтверждённая отключающая способность Долговременная герметичность Подтверждённые изоляционные свойства
Ключевые преимущества
Меньшее воздействие на окружающую среду
Выключатели этой серии используют CO₂+O₂ в качестве изоляционной и дугогасящей среды, не содержат элегаза SF₆; ПГП менее 1.
Подтверждённая отключающая способность
Дугогасительное устройство серии без SF₆ использует технологию гашения дуги с тепловым расширением и вспомогательным дутьём, обеспечивая отличную отключающую способность. Выполняются требования к коэффициенту 1,3/1,5 при коммутации шунтов, достигается класс C2 по отключению емкостных токов и класс E2 по электрической износостойкости — уровень лидеров отрасли
Долговременная герметичность
Мембранная система уплотнений. Годовая утечка газа ≤0,1%.
Подтверждённые изоляционные свойства
В дугогасительной камере выключателей серии без SF₆ используется изоляция газовой смесью CO₂+O₂. Комплексное моделирование и типовые испытания подтвердили отличные изоляционные характеристики.
Технические характеристики
Номинальное напряжение
40,5 кВ, 72,5 кВ, 145 кВ
Номинальная частота
50/60 Гц
Коэффициент первого отключающего полюса
1.3/1.5
Номинальный ток
до 3150 А
Номинальный ток отключения короткого замыкания
до 40 кА
Номинальный ток включения короткого замыкания (пиковое значение)
до 108 кА
Номинальный кратковременный выдерживаемый ток
до 40 кА
Номинальный пиковый выдерживаемый ток
до 108 кА
Номинальная длительность кратковременного выдерживаемого тока
4 с
Номинальный операционный цикл
О-0,3 с-ВО-3 мин-ВО
Механическая износостойкость
10 000 циклов
