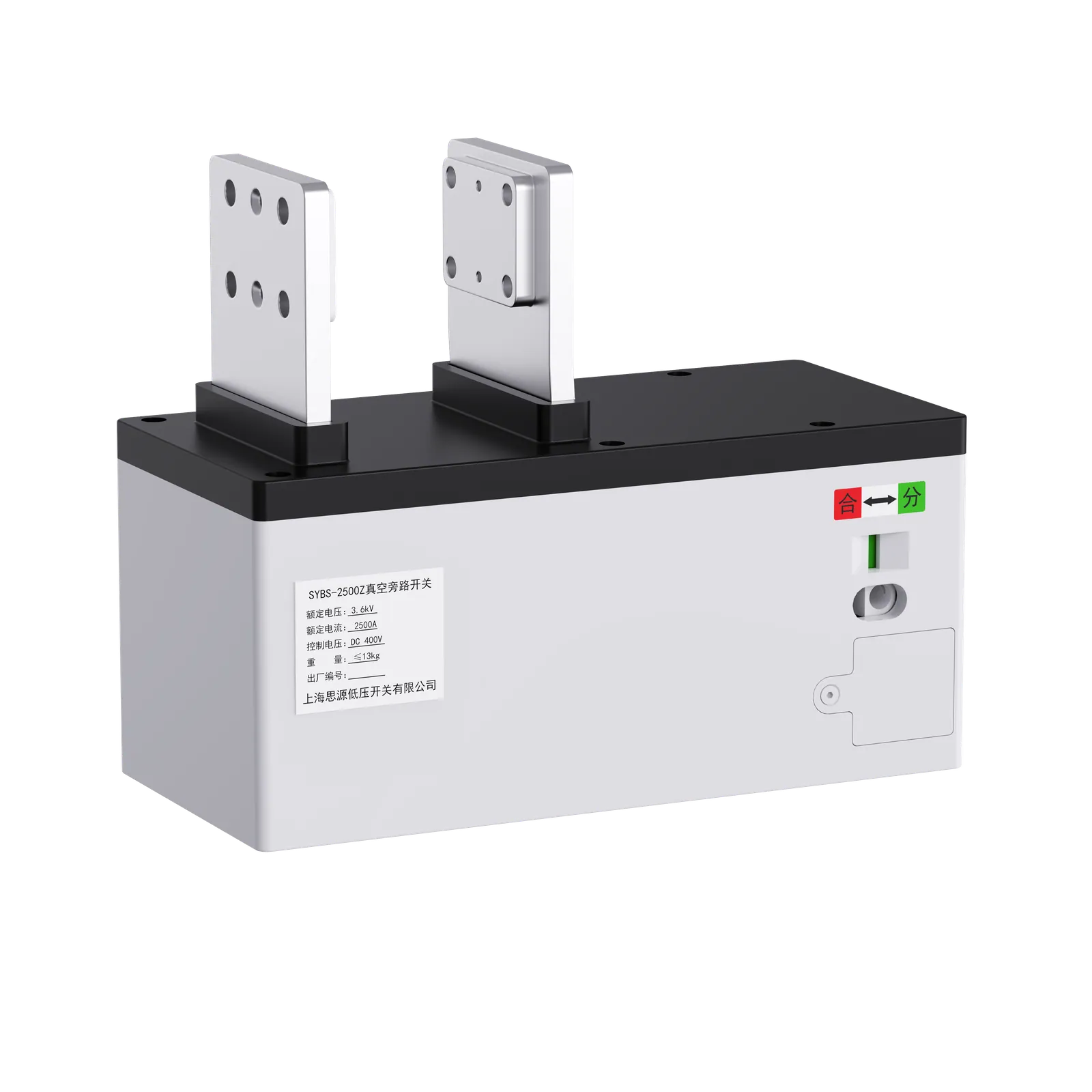

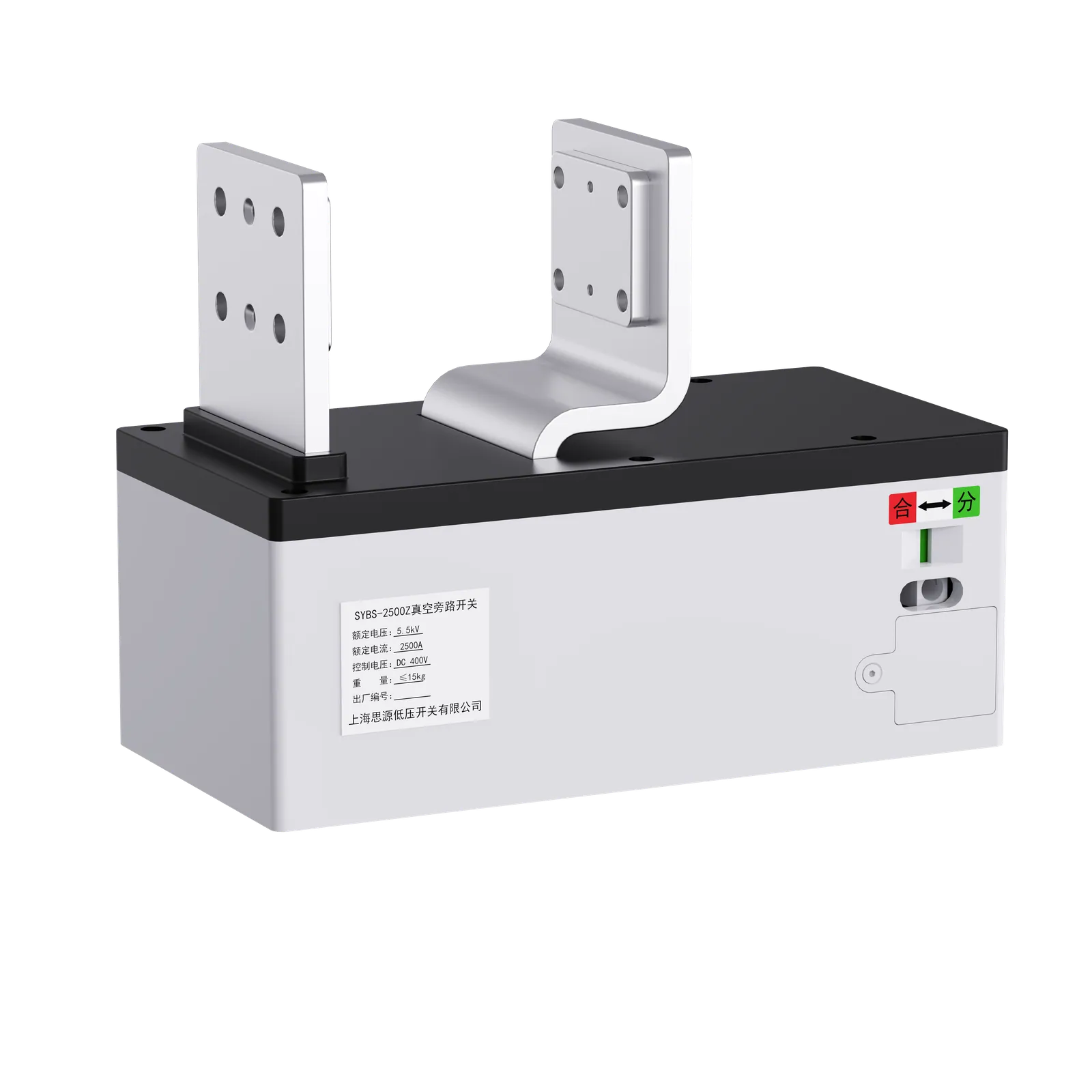

Байпасный выключатель с вакуумной изоляцией
Байпасные выключатели с вакуумной изоляцией серии SYBS применяются в субмодулях силовых блоков SVG и высоковольтных преобразователей частоты и имеют резервированную конструкцию. При отказе IGBT любого субмодуля байпасный выключатель быстро срабатывает, шунтируя неисправный субмодуль и обеспечивая стабильную работу всего оборудования.
-
Долговременная надёжность Стабильное длительное шунтирование Быстрое срабатывание
Ключевые преимущества
Долговременная надёжность
Видимая точка разрыва и механизм самоудержания, не требующий постоянного питания; возможно включение под нагрузкой.
Стабильное длительное шунтирование
Низкие потери проводимости и незначительный нагрев обеспечивают длительную работу в режиме шунтирования.
Быстрое срабатывание
Время включения ≤ 5 мс без дребезга контактов отвечает требованиям к быстрому включению.
Технические характеристики
Номинальное рабочее напряжение Ue
AC 3600V
Номинальный рабочий ток Ie
700 А, 1250 А, 2500 А
Выдерживаемое напряжение промышленной частоты 1 мин Ud
12 кВ
Механическая износостойкость
2000
Время включения (с учётом дребезга)
≤5 мс
Время обратной сигнализации включённого положения (с учётом дребезга)
≤7 мс
Время дребезга при включении
0μs
