LW58A Уличный высоковольтный SF6-выключатель переменного тока

LW58A Outdoor High-voltage AC SF₆ Tank Circuit Breaker обладает высокой экологической адаптивностью, отличной надежностью и беспроблемной эксплуатацией. С номинальным напряжением от 40,5 до 800 кВ, он обеспечивает решения для трехполюсного отключения и работы с разрывом полюсов. Подходит для применения в высоковольтных передачах и распределении электроэнергии, включая подстанции и распределительные сети.

Компактная конструкция

Высокая надежность

Превосходная производительность прерывания

Отличные герметизирующие свойства

IEEE

Свяжитесь с нами
LW58A Outdoor HV AC SF6 Circuit Breaker.png

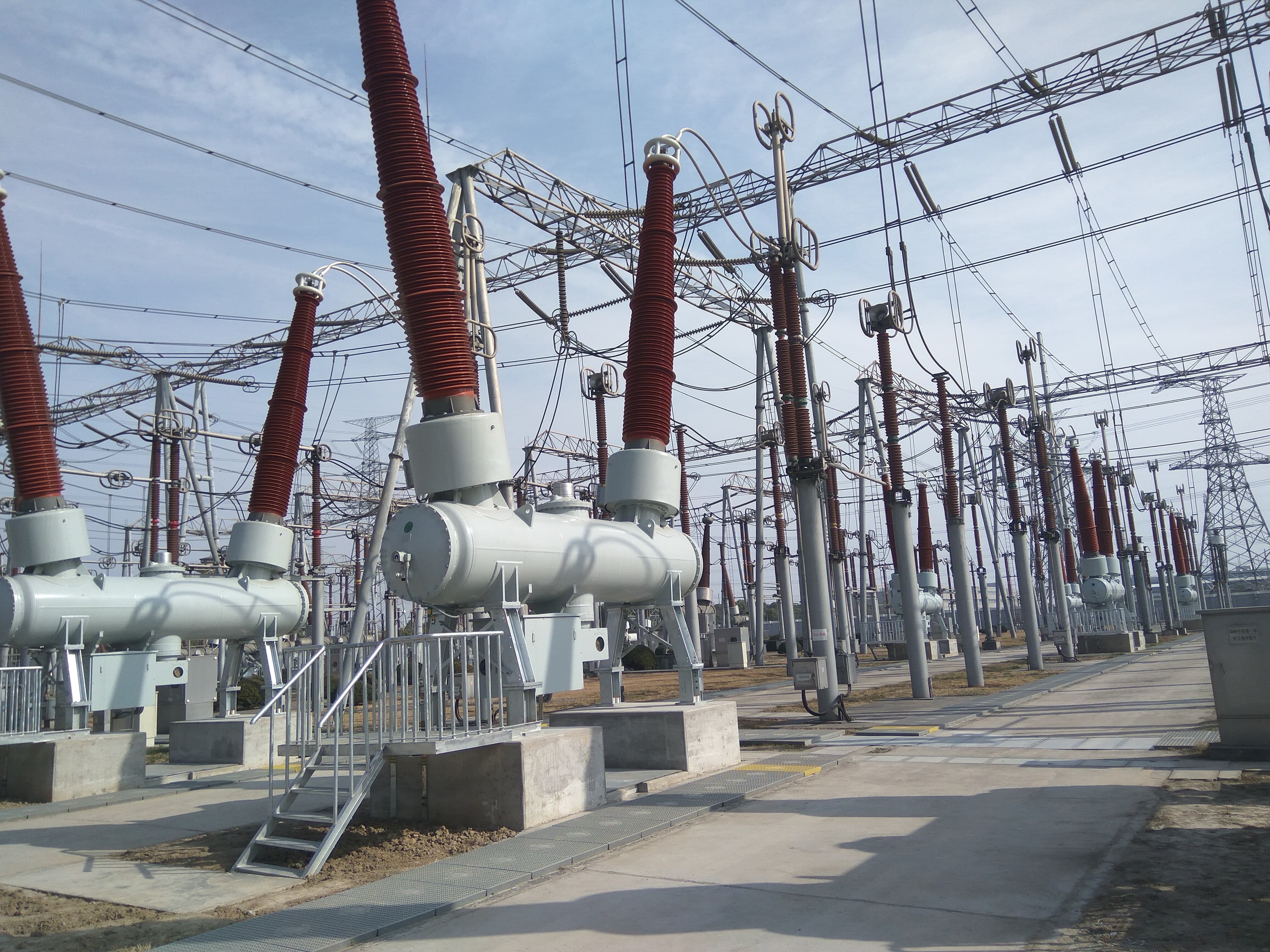

550kV DTCB.jpg

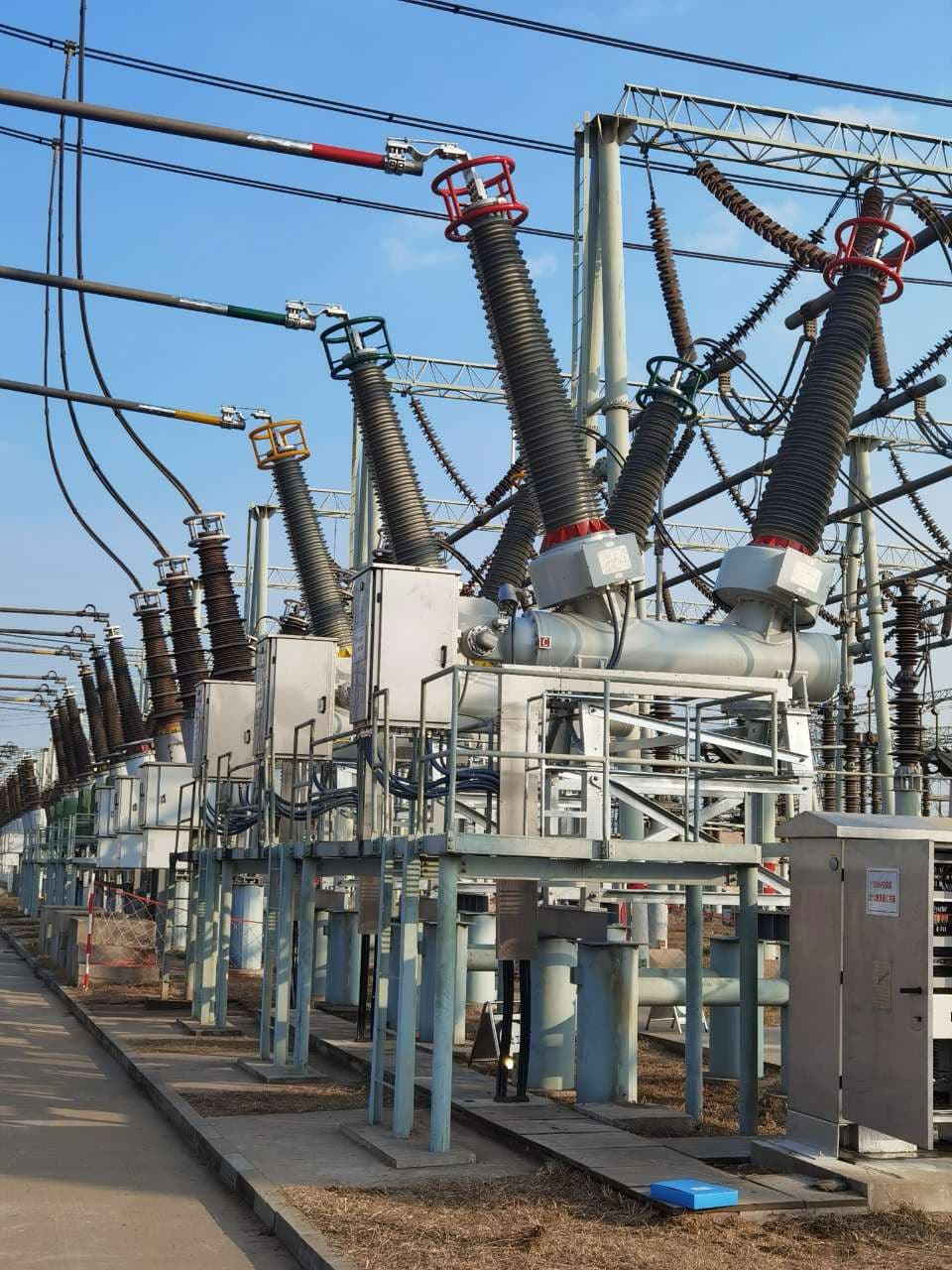

Dead Tank Circuit Breaker.jpg

Особенности

Технические характеристики

Загрузки

Особенности

  • 01

    Компактная конструкция

    Интегрирован с внешним КТ, уменьшенная занимаемая площадь продукта, низкий центр тяжести и отличная сейсмическая устойчивость.

  • 02

    Высокая надежность

    Принимает новый интегрированный механизм работы пружины на алюминиевой базе, отлитой под давлением. Компактная конструкция обеспечивает стабильную выходную производительность, высокую надежность и беспроблемную эксплуатацию. Механическая долговечность соответствует требованиям класса M2.

  • 03

    Высокая производительность при прерывании

    Использует технологию двойного движения самоэнергии и вспомогательного сжатия дугогасительного устройства. Обеспечивает высокую прерывистую способность во всей серии (до 63кА), подходящую для различных сложных условий.

  • 04

    Отличная герметичность

    Использует диафрагменную конструкцию герметизации. Скорость утечки SF₆ ≤0,05% в год.

Технические характеристики

Скачать

  • Номинальное напряжение (кВ)

    40.5, 72.5, 126, 145, 252, 363, 420, 550, 800

  • Номинальная частота (Hz)

    50/60

  • Первый полюс-чистый фактор

    1.3/1.5

  • Номинальный ток (А)

    До 6300

  • Номинальный ток отключения при коротком замыкании (А)

    До 63

  • Номинальный ток короткого замыкания при включении (пиковый) (кА)

    До 171

  • Номинальный ток терперания в коротком замыкании (кА)

    До 63

  • Пиковая токовая нагрузка (кА)

    До 171

  • Номинальный ток отключения при коротком замыкании (пиковый) (кА)

    До 4

  • Рейтинговая рабочая последовательность

    О-0.3с-КО-3мин-КО

  • Механический эдуранс (раз)

    10000
