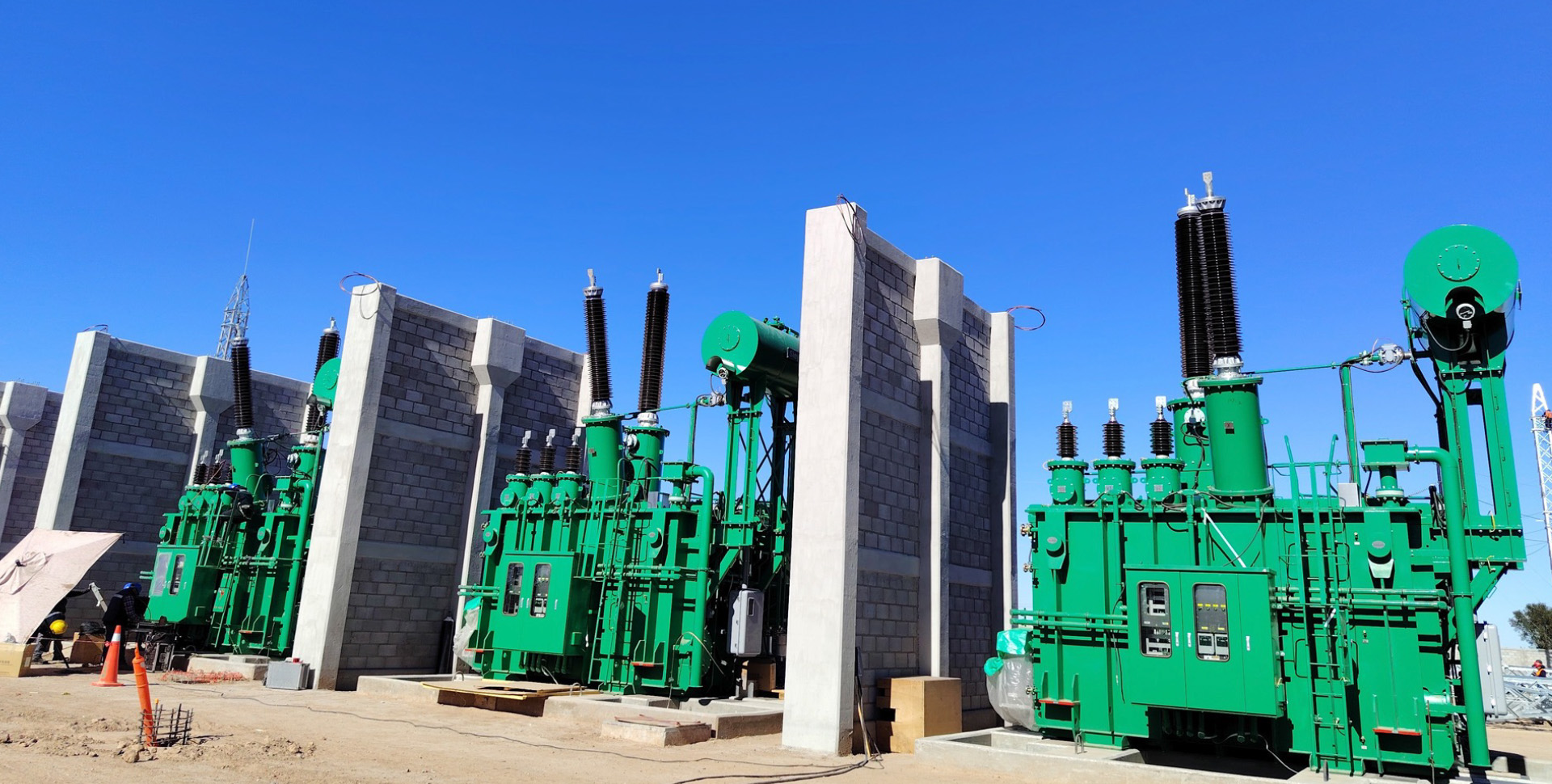

Решение для силовых трансформаторов

Компания полностью внедрила технологию производства трансформаторов Toshiba, приняв стандарты проектирования, рабочие спецификации, инструкции по эксплуатации, спецификации закупок и критерии испытаний и контроля, используемые Toshiba Japan. Это обеспечивает всесторонние возможности в области проектирования и производства трансформаторов.

Свяжитесь с нами

Описание

Основные преимущества

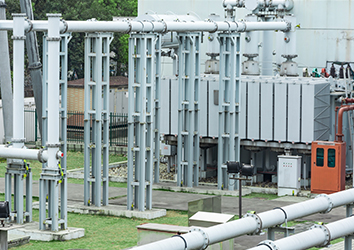

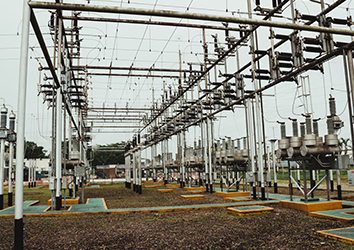

Сценарии применения

Описание

Силовые трансформаторы — это устройства, используемые в энергетических системах для преобразования переменного напряжения и тока с целью передачи электрической энергии переменного тока. Они в основном состоят из таких материалов и компонентов, как сердечник, обмотки, масляный бак, переключатель отводов, радиаторы, маслоприемник, вводы, газовое реле и т. д. В качестве изоляционного и охлаждающего вещества используется минеральное или пищевое масло.

Основные преимущества

01

Низкий уровень частичных разрядов

Благодаря оптимизации напряженности локального электрического поля с помощью анализа электрического поля, в критических зонах применяются высококачественные импортные изоляционные компоненты. Зоны с высокой напряженностью поля формируются и экранируются, а изоляционные и металлические компоненты подвергаются закруглению или экранированию. Условия сборки строго контролируются, чтобы свести к минимуму загрязнение.
02

Низкие потери

Анализ магнитных утечек используется для определения оптимальных методов транспонирования проводников. Используются высококачественные транспонированные проводники, магнитное экранирование на зажимах и масляных баках, магнитные изолирующие пазы на зажимных пластинах и шестиступенчатая техника укладки сердечников с соединениями под углом. Продольные и поперечные вихретоковые потери, а также паразитные потери строго минимизируются.
03

Низкий уровень шума

Используются листы из кремниевой стали HI-B, линии прецизионной резки и полное шестиступенчатое укладка сердечника под углом (увеличение поперечного сечения соединений и уменьшение сопротивления воздушного зазора). Автоматическая укладка обеспечивает низкий уровень шума сердечника. Использование мягких соединений между не несущими нагрузку компонентами для дальнейшего снижения передачи шума.
04

Высокая стойкость к короткому замыканию

Анализ механических сил короткого замыкания определяет оптимальные точки опоры катушки. Используются самоклеящиеся перемещенные проводники, полужесткие медные провода, высокопрочные интегрированные изоляционные кольца (запатентованная технология Toshiba), дифференцированное количество прокладок для внутренних/внешних катушек, внутренние/внешние опорные планки и жесткие бумажные цилиндры. Предварительно спрессованные формованные прокладки рожка используются в точках перемещения и неполной обмотки.
