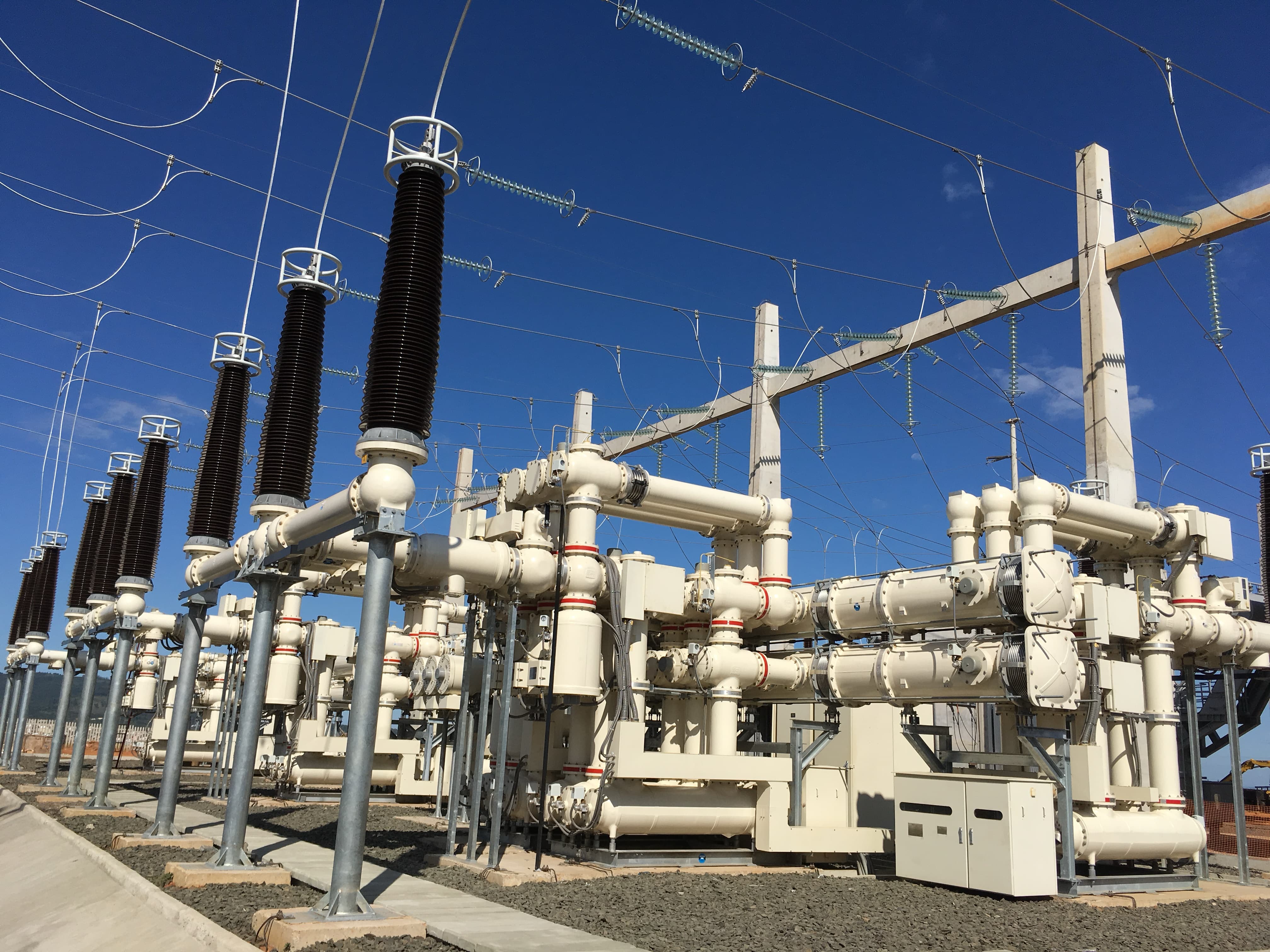

252кВ газоизолированное распределительное устройство
ZF28-252 Газоизолированное коммутационное устройство представляет собой трехфазное высоковольтное электрооборудование переменного тока, предназначенное для управления, измерения, защиты и переключения линий электропередачи, которое может быть собрано в требуемую схему главной сборки в соответствии с требованиями пользователя.
Компактная структура
Высокая надежность
Высокая безопасность
Высокая модульность
IEC
Особенности
-
01
Компактная структура
Основной шинопровод трехфазный в общем корпусе, что обеспечивает удобное инженерное размещение, позволяет осуществлять трехфазную интегрированную транспортировку всего блока и облегчает быструю и надежную установку на месте.
-
02
Высокая надежность
Он использует двухканальную герметизирующую конструкцию, обеспечивающую годовой уровень утечки газа менее 0,1%. Благодаря отличным изоляционным характеристикам, он демонстрирует частичный разряд всего блока менее 3 пКл. Также он оснащен трехпозиционной изолирующей заземляющей выключателем, включающим механическую блокировку между изолирующим и заземляющим механизмами для эффективного предотвращения ошибочных действий.
-
03
Высокая безопасность
Выключатель размещён горизонтально, имеет низкий центр тяжести и незначительное воздействие на землю при отключении и включении, а также оснащён полностью пружинным механизмом управления, способным реализовать трёхфазную механическую связь.
-
04
Высокая модульность
Продукт отличается высокой степенью модульности в конструкции. Соединительные фланцы имеют стандартизированные размеры, что позволяет гибко настраивать конфигурацию в соответствии с требованиями, а модули обладают высокой взаимозаменяемостью, облегчая расширение и оптимизацию компоновки подстанции.
Технические характеристики
Скачать
-
Номинальное напряжение
252 kV
-
Номинальная частота
до 5000 А
-
Номинальное кратковременное промышленная частота испытательное напряжение (1 мин, действующее значение) фаза-фаза, фаза-земля
460 kV
-
Номинальное кратковременное промышленная частота испытательное напряжение (1 мин, действующее значение) через изолирующее расстояние
460+154 kV
-
Номинальное напряжение для выдерживания импульсного перенапряжения от удара молнии (пиковое значение) между фазами, между фазой и землей
1050 kV
-
Номинальное напряжение импульса молнии (пиковое значение) через изолирующее расстояние
1050+206 kV
-
Номинальный ток короткого замыкания, выдерживаемый в течение ограниченного времени
до 63 кА
-
Рейтинговое время короткого замыкания
3 s
-
Пиковый ток короткого замыкания, допустимый
до 171 кА
