Испытания кабелей 500 кВ повышенным переменным напряжением с резонансной испытательной установкой Sieyuan

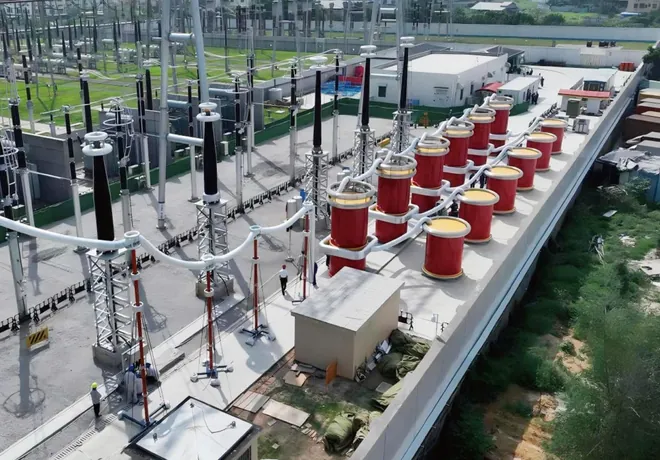

Проект передачи и трансформации электроэнергии 500 кВ Guangzhou Chuting включал монтаж и пусконаладку около 20 км кабелей 500 кВ из сшитого полиэтилена. Из-за большой длины кабеля испытательная установка повышенного переменного напряжения должна была обеспечивать достаточную зарядную мощность для высоковольтных испытаний. При этом ограниченное пространство на объекте требовало установки большой мощности, упрощающей подъём, монтаж и подключение оборудования, чтобы снизить сложность подготовки и проведения испытаний.

Поэтому для испытаний кабеля на объекте требовалась высоковольтная резонансная испытательная установка с достаточной испытательной мощностью и стабильной длительной работой.

• Недостаточная мощность электропитания на объекте — Испытание протяжённого кабеля 500 кВ требует большой зарядной мощности, что предъявляет высокие требования к входной мощности всей испытательной установки и к КПД источника испытательного напряжения с регулируемой частотой.

• Требование низкого нагрева при работе — Для испытательных установок большой мощности проблема заключается в том, что традиционные испытательные реакторы при длительных высоковольтных испытаниях могут чрезмерно нагреваться, что сокращает срок службы и даже приводит к тепловым повреждениям.

• Сложные условия на объекте — Площадь объекта ограничена, поэтому подъём и подключение всего комплекта оборудования нужно было упростить, чтобы снизить сложность монтажа и испытаний на месте.

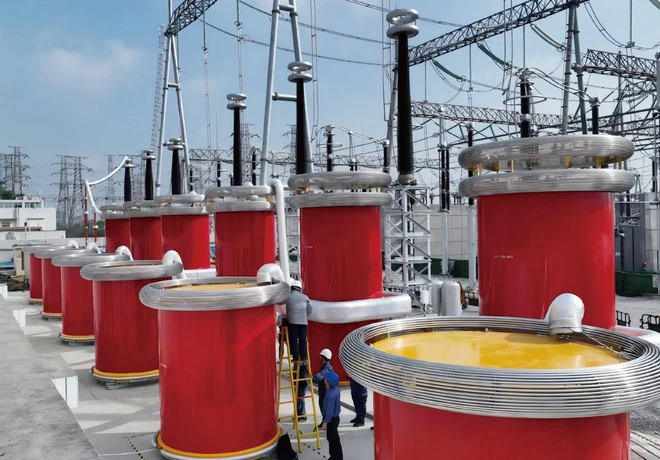

• Единый мощный источник питания с регулируемой частотой — Sieyuan применила единый источник испытательного напряжения с регулируемой частотой мощностью 1200 кВт в сочетании с одним испытательным реактором с высокой добротностью, что снизило требуемую входную мощность на объекте и упростило согласование системы.

• Испытательный реактор с высокой добротностью и низкими потерями — Испытательный реактор со стальным сердечником с высокой добротностью снизил потери мощности и нагрев при длительной работе под высоким напряжением, обеспечив стабильность испытаний.

• Упрощённая конфигурация системы — Конфигурация с одним источником питания и одним реактором исключила необходимость параллельного включения нескольких установок меньшей мощности, снизив риски неравномерного распределения тока и локального перегрева и упростив подключение и наладку системы.

• Источник испытательного напряжения с регулируемой частотой 1200 кВт — Обеспечивает активную входную мощность, необходимую для работы резонансной испытательной установки.

• Испытательный реактор с высокой добротностью — Испытательный реактор со стальным сердечником имеет добротность (Q) не менее 200, низкие потери мощности и низкий нагрев.

• Испытания кабелей длиной до 100 км — Установка рассчитана на испытания кабелей длиной до 100 км. На проекте Guangzhou Chuting фактическая длина испытываемого кабеля составила около 20 км.
