Sieyuan поставила 157 измерительных трансформаторов 550 кВ и 245 кВ для узла передачи электроэнергии La Niña-Piura в Перу, квалифицированных на вибростенде на 0,5 g по IEEE 693.

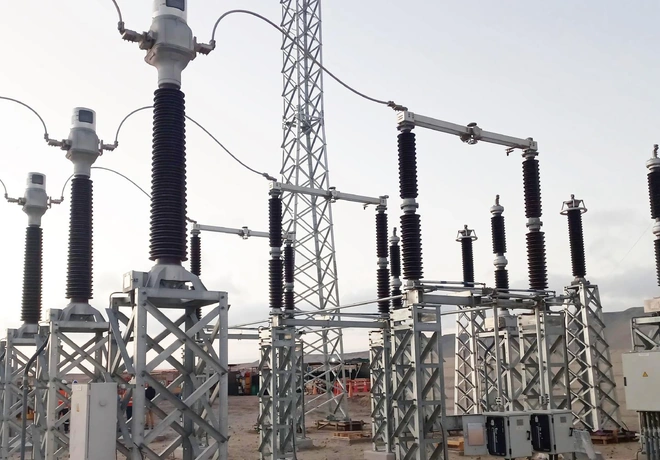

Измерительные трансформаторы 550 кВ с высокой сейсмостойкостью для проекта узла передачи электроэнергии в Перу
Перу расположена в Тихоокеанском вулканическом и сейсмическом поясе и подвержена частым сильным землетрясениям, что предъявляет строгие сейсмические требования к оборудованию подстанций. Одновременно растущее потребление электроэнергии в северных регионах, таких как Пьюра и Тумбес, увеличивает нагрузку на существующую передающую инфраструктуру. Для проекта узла передачи электроэнергии La Niña-Piura Sieyuan поставила 157 измерительных трансформаторов классов 550 кВ и 245 кВ для сетей 500 кВ и 220 кВ соответственно. Оборудование прошло полномасштабные испытания на вибростенде и получило официальные отчёты о сейсмической квалификации, а индивидуальные решения по антикоррозионной защите и герметизации учли особенности прибрежной среды.
Обзор проекта
Sieyuan поставила 157 измерительных трансформаторов 550 кВ и 245 кВ для узла передачи электроэнергии La Niña-Piura в Перу, квалифицированных на вибростенде на 0,5 g по IEEE 693.
Предыстория проекта
Узел Национального плана развития передающих сетей, усиливающий сети 500 кВ и 220 кВ на севере Перу.
Ключевые задачи
Сейсмическая квалификация 0,5 g, морской солевой туман и однородность 157 изделий.
Решение Sieyuan
Оптимизация конструкции, полномасштабные испытания на вибростенде и контроль качества партии.
Технические особенности
Отчёты о квалификации по IEEE 693, армированные фарфоровые соединения и сварные конструкции без прокладок.
Обзор проекта
Предыстория проекта
Проект, реализуемый в рамках Национального плана развития передающих сетей Перу на 2017–2026 годы, усиливает высоковольтную передающую инфраструктуру на севере страны. Сейсмическая активность и прибрежный климат региона предъявляли строгие требования к выбору оборудования с особым акцентом на сейсмостойкость, устойчивость к внешним условиям и долговременную надёжность.
Ключевые задачи
- Сейсмическая квалификация 0,5 g — Сильная сейсмическая активность в Перу предъявляет высокие механические требования к высоким измерительным трансформаторам. Проект требовал сейсмостойкости 0,5 g по IEEE 693, подтверждённой полномасштабными испытаниями на вибростенде.
- Морской солевой туман и влажность — Высокая влажность и солевой туман в Пьюре и Тумбесе повышают риск коррозии и ухудшения герметичности, поэтому открытые компоненты и критические соединения требовали усиленной защиты.
- Партия изделий нескольких типов — Проект охватывал четыре типа измерительных трансформаторов с разными требованиями к конструкции и испытаниям, что требовало единого подхода к проектированию, производству и контролю качества для всех 157 изделий.
Решение Sieyuan
- Оптимизация конструкции для сейсмостойкости — На основе сейсмического, электрополевого и теплового моделирования Sieyuan оптимизировала прочность фарфоровых покрышек, фланцевые соединения, высоту центра тяжести и жёсткость основания. Армированные соединения фарфоровых покрышек с металлическими деталями повышают целостность конструкции и снижают концентрацию напряжений при сейсмических нагрузках.
- Полномасштабные испытания на вибростенде — Sieyuan провела полномасштабные испытания на вибростенде с использованием сейсмических акселерограмм в соответствии с IEEE 693. Контролировались критические отклики по ускорениям и деформациям, после испытаний проведён осмотр. Повреждений фарфоровых покрышек, армированных соединений и внутренних обмоток не выявлено; получены официальные отчёты о сейсмической квалификации.
- Антикоррозионная защита и контроль качества партии — Для открытых металлических деталей применён алюминиевый сплав, повышающий стойкость к солевому туману. В трансформаторах тока роботизированная аргонодуговая сварка образует цельные соединения масляного резервуара без прокладок, снижая риски нарушения герметичности. Стандартизированное производство и контроль качества обеспечили однородность всей партии из 157 изделий.
Технические особенности
- Полномасштабная сейсмическая квалификация 0,5 g — Натурные испытания на вибростенде подтвердили сейсмостойкость оборудования в соответствии с IEEE 693; предоставлены официальные отчёты о квалификации.
- Технология армированного соединения фарфора с металлом — Армированные соединения фарфоровых покрышек с металлическими деталями повышают целостность конструкции при сейсмических нагрузках.
- Сварная конструкция без прокладок — Роботизированная аргонодуговая сварка объединяет масляные резервуары трансформаторов тока и снижает риски нарушения герметичности, связанные с прокладками.
- Антикоррозионная защита из алюминиевого сплава — Открытые металлические детали оптимизированы для условий прибрежного солевого тумана и высокой влажности на объекте.
