Sieyuan поставила выключатели и разъединители ОРУ 220 кВ для работы при −45 °C и гололёде 20 мм на ветроэлектростанции «Шокпар» в Казахстане.
Решение Sieyuan Electric на базе выключателей и разъединителей ОРУ 220 кВ для ветроэлектростанции в Казахстане
Для проекта ОРУ 220 кВ ветроэлектростанции «Шокпар» мощностью 100 МВт в Казахстане Sieyuan Electric разработала индивидуальное решение для условий экстремального холода и сильного гололёда. Решение включает усиленные изоляционные элементы, усиленную внешнюю изоляцию и привод для работы при низких температурах, обеспечивающие надёжную работу оборудования. Комплексное решение прошло климатические испытания при -50 °C, что даёт дополнительный запас по сравнению с требованием работы при -45 °C. Кроме того, решение выполнило и подтвердило все 15 технических требований заказчика, обеспечив надёжное подключение ветроэлектростанции к сети.
Обзор проекта
Sieyuan поставила выключатели и разъединители ОРУ 220 кВ для работы при −45 °C и гололёде 20 мм на ветроэлектростанции «Шокпар» в Казахстане.
Предыстория проекта
ВЭС мощностью 100 МВт с выдачей мощности через повышающую подстанцию 220 кВ в центральноазиатской степи.
Ключевые задачи
Холод до −45 °C, гололёд 20 мм, риск перекрытия при загрязнении и 15 технических требований заказчика.
Решение Sieyuan
Усиленные морозостойкие материалы, увеличенная длина пути утечки и смазка приводов для низких температур.
Технические особенности
Проверено при −50 °C: механическая прочность выше на 40%, длина пути утечки 31 мм/кВ.
Обзор проекта
Предыстория проекта

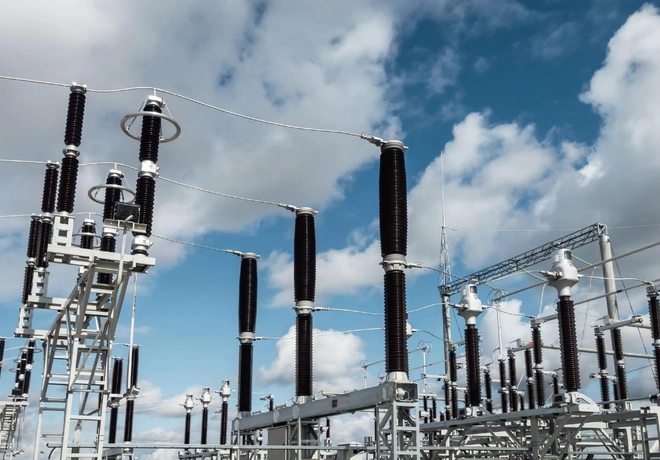

Ветроэлектростанция «Шокпар» мощностью 100 МВт в Казахстане включает повышающую подстанцию 220 кВ и ОРУ для сбора, повышения напряжения и выдачи ветровой энергии в сеть. Проект расположен в холодном степном регионе Центральной Азии, поэтому оборудование ОРУ 220 кВ должно надёжно работать при температурах до -45 °C и максимальной толщине гололёда 20 мм.
Ключевые задачи
- Влияние экстремального холода на работу оборудования — Температуры до -45 °C могли вызвать хрупкость и замедленную работу опорной изоляции, изолирующих тяг и вторичных компонентов.
- Сильный гололёд и повторное замерзание талой воды — Гололёд толщиной до 20 мм мог накапливаться на крышах шкафов управления, а при плохом водоотводе талая вода могла скапливаться и снова замерзать.
- Внешняя изоляция при сочетании загрязнения и обледенения — Совместное воздействие загрязнения и обледенения повышало риск перекрытия внешней изоляции, что требовало увеличения удельной длины пути утечки.

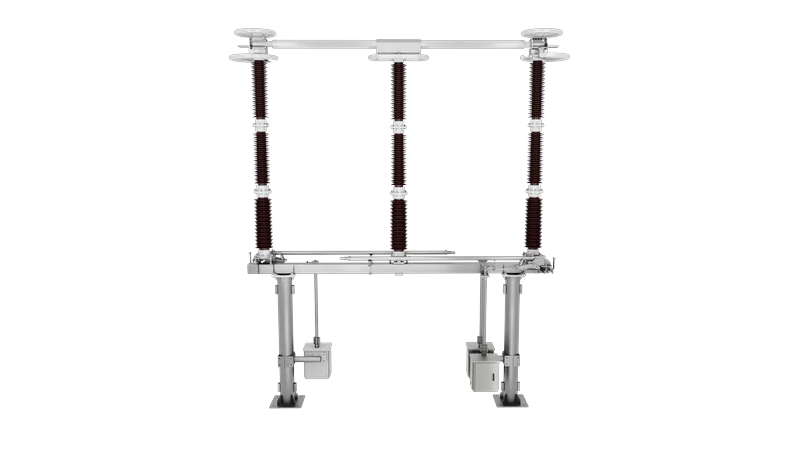

- Надёжная работа разъединителей при низких температурах — Разъединители должны были сохранять плавность работы и стабильное время включения и отключения в условиях экстремального холода и обледенения.
- Множество индивидуальных технических требований — Заказчик установил 15 ключевых технических требований к конструкции, материалам, изоляции, вторичным системам и комплектующим оборудования.
Решение Sieyuan
- Усиление конструкции и материалов для экстремальных условий — Крыша шкафа управления переработана: выполнена с крутым уклоном и дренажными отверстиями для отвода талой воды и предотвращения её повторного замерзания. Для опорной изоляции, перегородок и изолирующих тяг применены морозостойкие эпоксидно-стеклопластиковые элементы, что повысило механическую прочность примерно на 40%.
- Усиленная внешняя изоляция для суровых условий — Удельная длина пути утечки вводов увеличена с 25 до 31 мм/кВ для IV степени загрязнения, а профиль рёбер оптимизирован для повышения стойкости к перекрытию.
- Привод для низких температур — надёжная коммутация — В приводе применена низкотемпературная смазка. Время включения и отключения не превышало 10 с; при -45 °C и гололёде 20 мм заеданий и замедленной работы не наблюдалось. Отклонение времени не превышало ±1 с.
- Индивидуализация и проверка по требованиям заказчика — Все 15 технических требований заказчика учтены, реализованы и проверены, включая конструкцию оборудования, изоляцию, материалы, вторичные системы и комплектующие.
Технические особенности
- Климатические испытания при -50 °C — Комплексное решение прошло климатические испытания при -50 °C, превысив требование работы при -45 °C.
- Механическая прочность выше примерно на 40% — Усиленные изоляционные элементы обеспечили рост механической прочности примерно на 40% и прошли специальные испытания на изгиб, кручение и удар.
- Удельная длина пути утечки 31 мм/кВ — Усиленная внешняя изоляция отвечает требованиям IV степени загрязнения и обеспечивает больший запас при одновременном загрязнении и обледенении.
- Стабильная работа разъединителей в пределах 10 с — Время включения и отключения не превышало 10 с, отклонение времени в заданных условиях — не более ±1 с.
- 15 технических требований подтверждены — Все требования заказчика реализованы и проверены, что подтверждает пригодность решения для проектов возобновляемой энергетики в экстремальном климате Центральной Азии.
