Sieyuan поставила шесть баковых выключателей LW58A-252 и соответствующие разъединители для ОРУ 230 кВ центра обработки данных в США.
Баковые выключатели 230 кВ для крупного центра обработки данных в США
В марте 2025 года Sieyuan Electric получила заказ на проект ОРУ 230 кВ с баковыми выключателями (DTCB) для крупного кампуса центров обработки данных в США. Проект включает 6 комплектов баковых выключателей LW58A-252 и соответствующие разъединители. Чтобы выполнить строгие североамериканские стандарты IEEE, ANSI и NEMA, включая требования к работе в диапазоне температур от -20 до 120 °F и при ураганном ветре до 120 миль/ч, Sieyuan провела ряд глубоких доработок: шкафы управления со степенью защиты NEMA 3R, кабели с сертификатом UL и баки по стандарту сосудов под давлением ASME. Sieyuan Electric будет курировать весь процесс — от проектирования и закупок до шефмонтажа, испытаний и пусконаладки, — обеспечивая соответствие стандартам поставки для энергосистемы США и требованиям к высоконадёжной энергетической инфраструктуре критически важных центров обработки данных.
Обзор проекта
Sieyuan поставила шесть баковых выключателей LW58A-252 и соответствующие разъединители для ОРУ 230 кВ центра обработки данных в США.
Предыстория проекта
Спрос в Северной Америке на ВВ-оборудование по IEEE и ANSI опережает предложение.
Ключевые задачи
Работа от −20 °F до 120 °F, ветер до 120 миль/ч, сейсмические требования и требования NEMA.
Решение Sieyuan
Проверенная платформа LW58A-252, адаптированная к 230 кВ, и раннее согласование технических вопросов.
Технические особенности
Локализованное исполнение по NEMA и ANSI и высоконадёжная вторичная схема.
Обзор проекта
Предыстория проекта
Из-за старения сетевой инфраструктуры США и резкого роста спроса на подключение ВИЭ и мощности для центров обработки данных рынок высоковольтного оборудования, отвечающего строгим североамериканским стандартам, испытывает дефицит предложения. Благодаря глубокой экспертизе в области высоковольтных технологий Sieyuan заключила контракт на поставку баковых выключателей (DTCB) 230 кВ для нескольких ключевых узловых подстанций проекта центров обработки данных в США. Этот проект не только подтверждает адаптивность продукции Sieyuan к суровым условиям Северной Америки, но и делает компанию стратегическим партнёром для критически важной энергетической инфраструктуры и инфраструктуры ЦОД в США.
Ключевые задачи
Адаптация к экстремальным условиям — Оборудование должно стабильно работать в диапазоне температур от -20 до 120 °F, выдерживать ураганный ветер до 120 миль/ч и отвечать сейсмическим требованиям, что требует исключительной механической прочности и особой конструкции бака для оборудования 230 кВ.
Строгие электрические и механические стандарты — Обязательным было соответствие стандартам IEEE, ANSI и NEMA, включая оболочки NEMA 3R, окраску в серый цвет ANSI 70 и вторичные кабели с сертификатом UL.
Индивидуальные режимы работы и интерфейсы — Требовались совместимость с полевыми испытательными устройствами, определённые модели клеммных колодок и детально проработанные механизмы управления.
Решение Sieyuan

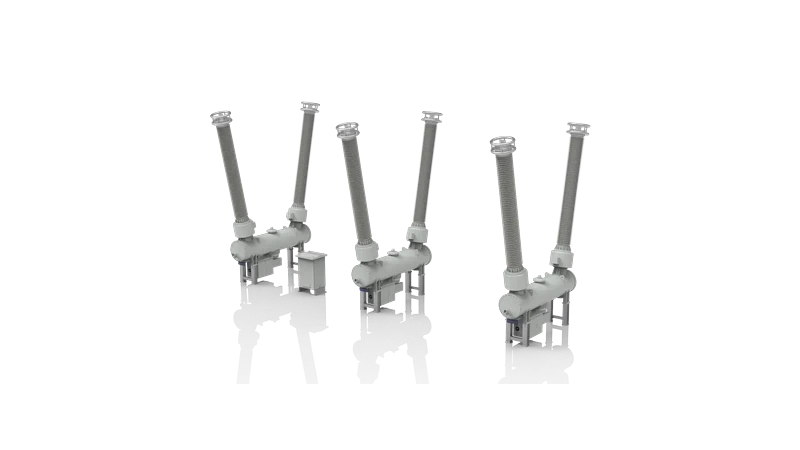

Адаптация изделия на базе платформы — Проверенная платформа баковых выключателей LW58A-252 адаптирована для применения на 230 кВ с отключающей способностью 50 кА/40 кА.
Заблаговременные технические уточнения и альтернативы — Нестандартные позиции решены с помощью технических альтернатив. Границы ответственности реле 52X/52Y уточнены для согласования с вышестоящими системами защиты.

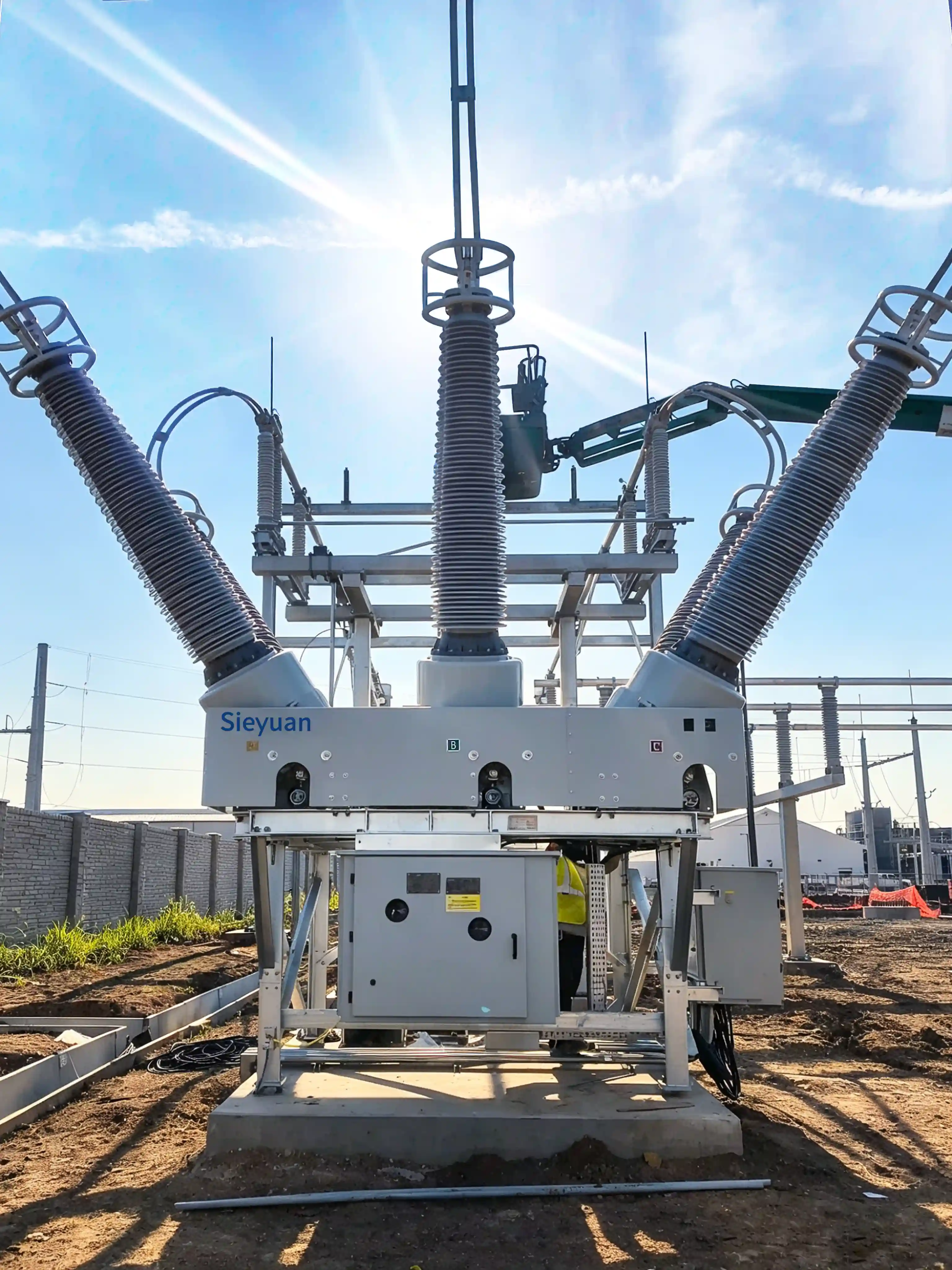

Конструктивные и климатические доработки — Конструкция баков усилена в соответствии с кодексом ASME для необогреваемых сосудов под давлением с учётом сейсмических и ветровых нагрузок; добавлены предохранительные мембраны и устройства блокировки при низком давлении. Шкафы управления герметизированы по NEMA 3R и оснащены освещением, срабатывающим при открытии двери, и розетками с защитой от замыканий на землю (GFI).
Технические особенности
Внедрение местных стандартов — Такие детали, как шаг заземляющих отверстий по NEMA, серый цвет ANSI 70 и розетки американского стандарта, обеспечили полную совместимость с оборудованием североамериканской энергосистемы.
Высоконадёжная вторичная схема — Использованы огнестойкие лужёные многопроволочные медные кабели со строгим разделением цепей управления, питания и ТТ; надёжность подтверждена испытаниями напряжением 1500/2500 В.
Гибкая коммерческая стратегия — Индивидуальные требования учитывались через прозрачные прайс-листы, что позволило сбалансировать техническое соответствие и коммерческую целесообразность.
Безупречное исполнение — Все 80+ технических пунктов тщательно закрыты, что демонстрирует способность Sieyuan решать сложные задачи на стыке разных стандартов и поставлять решения «под ключ» для рынка США.
