EPC-решение на базе конденсаторных батарей 69 кВ для сети NGCP на Висайских островах

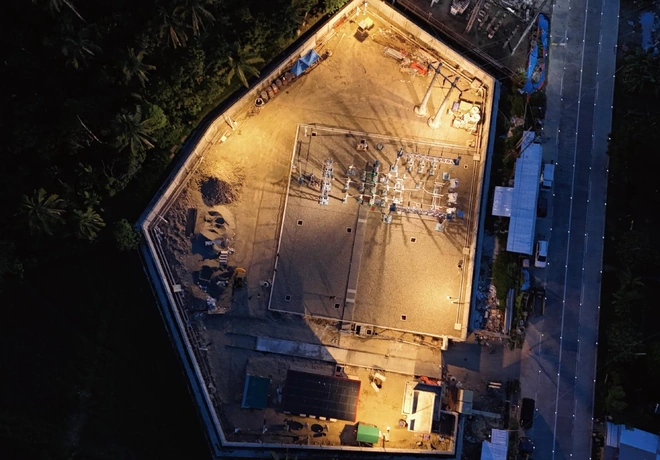

На островах Самар и Лейте в восточной части Висайских островов есть концевые районы нагрузки, питаемые по протяжённым линиям 69 кВ, что приводит к пониженному напряжению и риску ограничения нагрузки. Для усиления местной поддержки напряжения NGCP запланировала установку конденсаторных батарей 5 Мвар, 69 кВ на подстанциях Bobolosan, Tolosa и Himayangan вместе с соответствующими выключателями и работами по подключению к сети. Sieyuan Electric получила EPC-контракт на все три установки.

• Ускоренный график проекта — Для приоритетного объекта срок выполнения был значительно сокращён, что создавало жёсткие ограничения для проектирования, производства, логистики, строительства и пусконаладки.
• Первое применение модульного решения заводской сборки — Проект стал для NGCP первым применением модульного решения заводской сборки для конденсаторных установок такого типа. Поэтому уточнение проекта, технические экспертизы и согласование чертежей нужно было провести в сжатые сроки.
• Интеграция в действующую сеть — Новые конденсаторные батареи нужно было подключить к существующим линиям 69 кВ с соблюдением требований к защите, безопасности и приёмке сетевой компанией при минимальном влиянии на работу сети.
• Реализация EPC на нескольких объектах — Три объекта реализовывались параллельно: производство в Китае, международная перевозка, местное строительство и пусконаладка при множестве проектных интерфейсов.

• Модульное решение заводской интеграции — Системы защиты, управления и собственных нужд интегрированы в модули заводской сборки; заводские испытания и предварительная приёмка проведены до отгрузки. Это сократило объём монтажных и кабельных работ на объекте и ускорило развёртывание.
• Комплексная реализация EPC — Sieyuan координировала проектирование, закупки, производство, логистику, строительные интерфейсы, монтаж, пусконаладку и подачу напряжения в рамках единого плана реализации проекта.
• Параллельная реализация и техническая координация — Контрольные точки увязаны с требуемыми датами подачи напряжения, а структурированный реестр технических вопросов и процедура согласования обеспечили своевременное решение вопросов проектирования и интерфейсов.
• Контролируемые испытания и подача напряжения — Проверка системы, вторичных цепей, испытания защит, комплексная пусконаладка и поэтапная подача напряжения обеспечили безопасную интеграцию в существующую сеть.

• Компенсация реактивной мощности 15 Мвар — Три конденсаторные установки 69 кВ общей мощностью компенсации 15 Мвар усиливают поддержку напряжения в сетях островов Самар и Лейте.
• Короткий срок поставки — Приоритетная установка Bobolosan построена и поставлена под напряжение за шесть месяцев в соответствии с ускоренным графиком проекта.
• Сокращение работ на объекте — Заводская интеграция и испытания до отгрузки сократили объём монтажных и кабельных работ, а параллельная реализация обеспечила эффективное развёртывание на нескольких площадках.
