1. Что такое E-House?
E-House, также называемый блочно-модульным энергоцентром или распределительным центром (PDC), — это изготовленное на заводе модульное электротехническое здание, в котором размещается и интегрируется электрооборудование для распределения электроэнергии, защиты, управления и мониторинга.
В зависимости от проекта в E-House может размещаться такое оборудование, как распределительные устройства, комплектные распределительные устройства с элегазовой изоляцией (КРУЭ), шкафы релейной защиты и управления, оборудование для обеспечения качества электроэнергии и сопутствующие электрические системы. Трансформаторы и другое крупное оборудование могут входить в общее решение — внутри модуля или как наружное оборудование — в зависимости от их размеров, конфигурации и требований к установке. Вспомогательные системы могут включать освещение, отопление, вентиляцию и кондиционирование (ОВиК), пожарную сигнализацию и пожаротушение и другие инженерные системы здания.
В отличие от традиционных установок, во многом зависящих от строительно-монтажных работ и интеграции оборудования на объекте, E-House позволяет выполнить на заводе большую часть монтажа оборудования, внутренних соединений, системной интеграции и испытаний. Готовый модуль доставляется на объект, устанавливается на подготовленный фундамент и подключается к внешним электрическим системам и системам управления.
Такой подход упрощает монтаж на объекте и позволяет согласовать интеграцию оборудования до поставки.
Внутри E-House: электрооборудование монтируется, подключается и испытывается на заводе до отгрузки модуля.
2. Применение E-House
E-House применяются в проектах, где требуются интегрированные электрические системы, эффективное использование пространства и сокращение строительных работ на объекте. Типичные области применения:

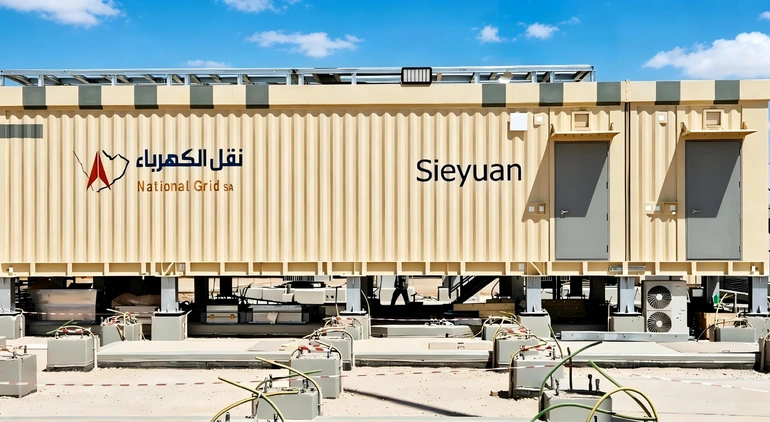

Генерация и сетевая инфраструктура
Подстанции, объекты передачи и распределения электроэнергии и проекты модернизации сетей.

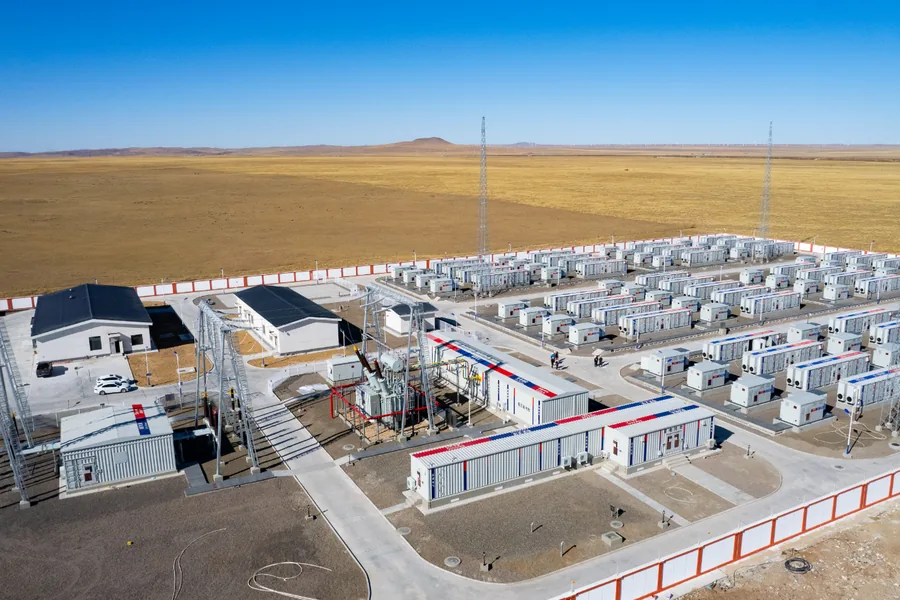

ВИЭ и накопление энергии
Солнечные и ветровые электростанции и аккумуляторные системы накопления энергии (BESS).

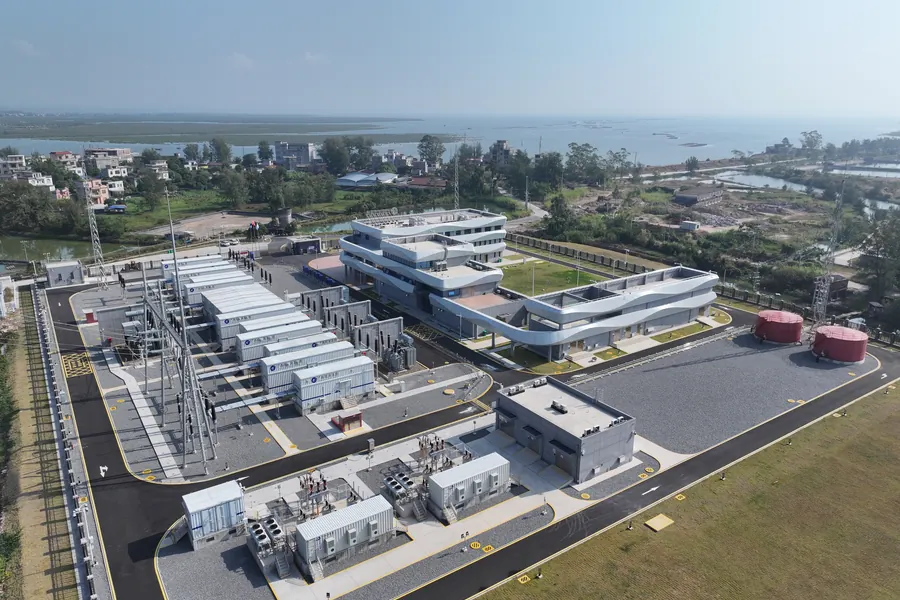

Нефтегазовая и химическая промышленность
Нефтегазовые объекты, нефтехимические заводы и химические производства.

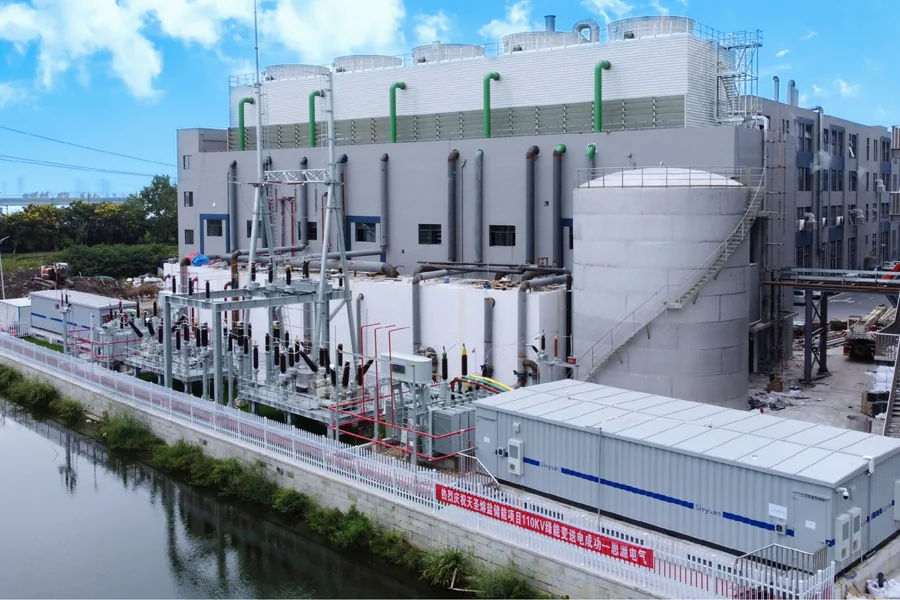

Горнодобывающие и промышленные предприятия
Горнодобывающие предприятия, металлургия и крупные промышленные заводы.

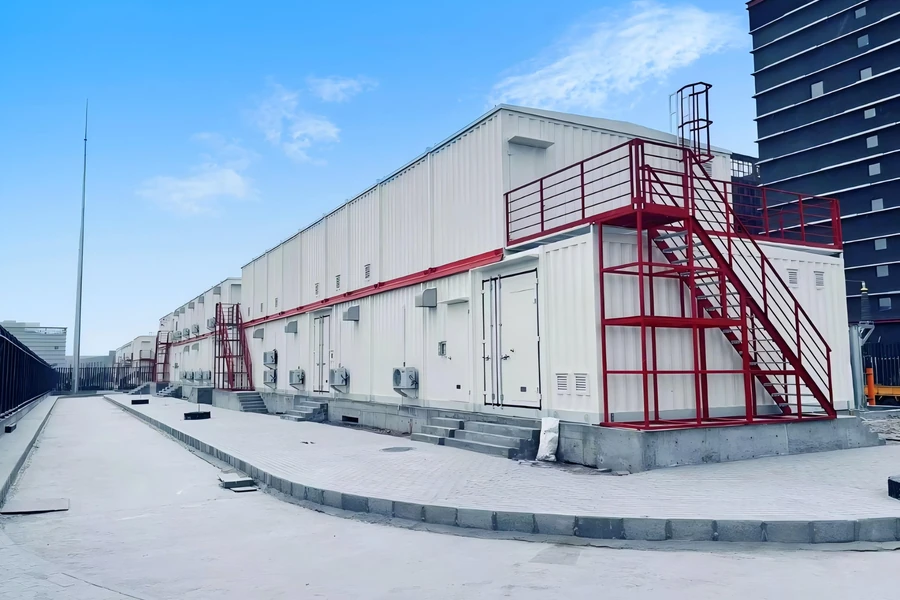

ЦОД и инфраструктура
Центры обработки данных, железнодорожный транспорт и другие объекты, где требуются интегрированные системы распределения электроэнергии.
E-House могут применяться как для новых объектов, так и для модернизации существующих — особенно при ограниченной площади для строительства, сложных условиях окружающей среды или когда график проекта требует тщательной координации работ на объекте.
3. E-House и традиционное строительство на объекте
Главное различие между E-House и традиционной электроустановкой, сооружаемой на объекте, — в том, где выполняются интеграция оборудования и строительные работы.
| Сравнение | E-House | Традиционное строительство на объекте |
|---|---|---|
| Подход к строительству | Заводское изготовление и модульная интеграция | Больший объём строительных и интеграционных работ выполняется на объекте |
| Интеграция оборудования | Внутреннее оборудование и проводка могут быть интегрированы до поставки | Монтаж оборудования и прокладка проводки в основном выполняются на объекте |
| Работы на объекте | В основном установка, внешние подключения и необходимые испытания на объекте | Может потребовать более масштабного строительства здания и монтажа оборудования |
| Координация проекта | Работы на заводе и подготовка площадки могут вестись параллельно | Последовательность работ в большей степени зависит от хода строительства на объекте |
| Транспортировка | Требуется организация перевозки и подъёма блочно-модульных конструкций | Оборудование и строительные материалы доставляются по отдельности по мере необходимости |
Фактические различия зависят от проекта, конфигурации оборудования, объёма поставки и условий площадки. E-House не обязательно является лучшим вариантом для каждой установки; выбор должен основываться на технических требованиях и общей экономике проекта.
4. Преимущества E-House
Компактная конструкция
E-House объединяет электрооборудование в специально спроектированной модульной конструкции, помогая эффективно использовать имеющееся пространство. В зависимости от компоновки это может сократить потребность в отдельных зданиях для оборудования и упростить размещение на промышленных объектах с ограниченной площадью.
Сокращение сроков строительства на объекте
Монтаж, внутренние соединения и испытания на заводе сокращают объём работ после поставки. Работы на объекте сводятся к подготовке фундамента, установке модуля, внешним подключениям и пусконаладке. Изготовление на заводе и подготовка площадки могут вестись параллельно, что повышает предсказуемость графика.
Контроль качества и затрат
Интеграция на заводе обеспечивает контролируемые условия для монтажа оборудования, прокладки проводки и испытаний. Это повышает стабильность процессов и сокращает часть трудозатрат и строительных работ на объекте.
Вместе с тем общая стоимость зависит от размеров модуля, транспортировки, подъёма, конструкции фундамента, защиты от воздействия окружающей среды и требований к обслуживанию. Эти факторы следует учитывать при сравнении E-House с альтернативными вариантами.
5. Решения E-House от Sieyuan Electric
Sieyuan Electric предлагает решения E-House, сочетающие модульную конструкцию с интеграцией электрооборудования и вспомогательных систем.
Интегрированный портфель оборудования
В портфель электрооборудования Sieyuan Electric входят КРУЭ, силовые трансформаторы, системы защиты и автоматизации, системы SVG и распределительные устройства среднего и низкого напряжения. В зависимости от объёма проекта эта продукция может быть интегрирована в один E-House или в группу согласованных модулей.
Инжиниринг и индивидуальные решения
Конфигурация E-House разрабатывается с учётом габаритов оборудования, электрических требований, транспортных ограничений и условий площадки. Конструктивное исполнение, тепловой режим, защита от воздействия окружающей среды и антикоррозионная защита обеспечиваются в соответствии с требованиями проекта.
Эти аспекты особенно важны для установок, эксплуатируемых при высоких или низких температурах, высокой влажности, запылённости, в солевой атмосфере и других сложных условиях. Конкретные проектные меры зависят от условий окружающей среды и технических требований каждого проекта.
Поддержка реализации проекта
В зависимости от объёма контракта услуги могут включать:
Этап 1
Разработка решения
Этап 2
Инженерное проектирование
Этап 3
Интеграция и изготовление оборудования
Этап 4
Заводские испытания
Этап 5
Координация транспортировки
Этап 6
Поддержка монтажа на объекте
Этап 7
Пусконаладка
При необходимости также могут предоставляться услуги по эксплуатации и обслуживанию.
Подход Sieyuan Electric ориентирован на согласование интеграции оборудования и инженерных требований, чтобы упростить интерфейсы на объекте и обеспечить предсказуемую реализацию проекта.
6. Заключение
E-House обеспечивает модульный подход к интеграции электрических систем, перенося значительную часть монтажа и испытаний оборудования на завод. Такие решения особенно подходят для проектов с ограниченной площадью, сложными условиями на площадке или сжатыми сроками строительства.
Выбор решения зависит от требований к оборудованию, ограничений при транспортировке и монтаже, условий окружающей среды и общей экономики проекта. Сочетая интеграцию электрооборудования с инжинирингом под конкретный проект, Sieyuan Electric поддерживает применение E-House в энергетической инфраструктуре, ВИЭ, накоплении энергии и на промышленных объектах.
